三臺山森林公園衲田花海劇場
作者：建日筑聞 來源：建日筑聞
劇場西北******
宿遷三臺山森林公園花田劇場，一次大型景觀建筑的設計挑戰。通常景觀建筑多為小體量，掩映在景觀中。劇場容納3000座室外觀眾席，有可遮蔽的屋頂覆蓋，體量遠大于一般景觀建筑。劇場周圍綿延五公里三色花海，兩公里彩虹橋蜿蜒其間。劇場如何消解較大的體量，融入花海無盡延伸的背景是設計的難點。

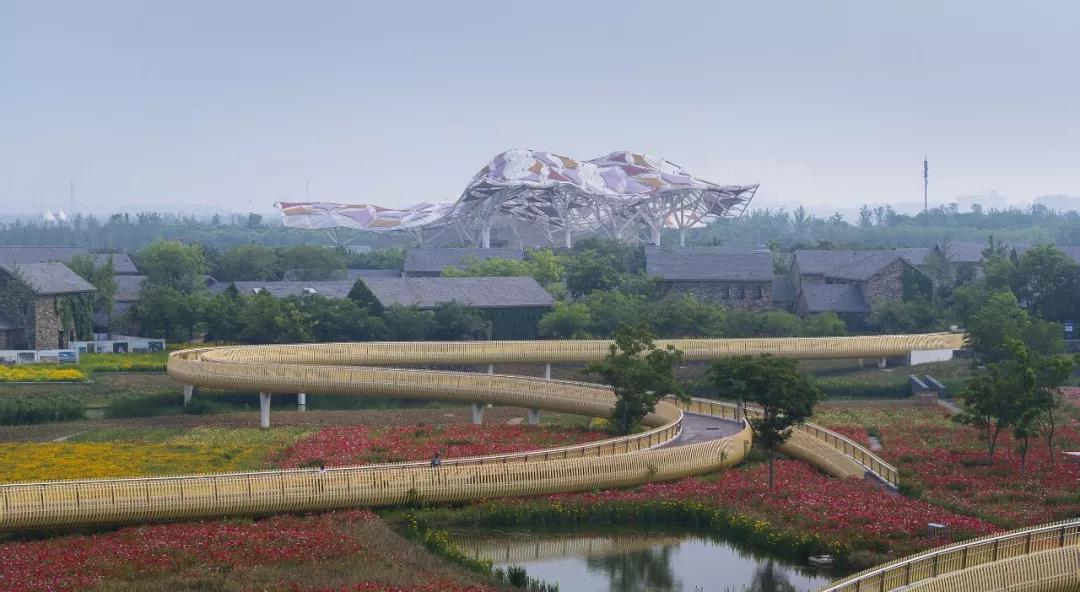

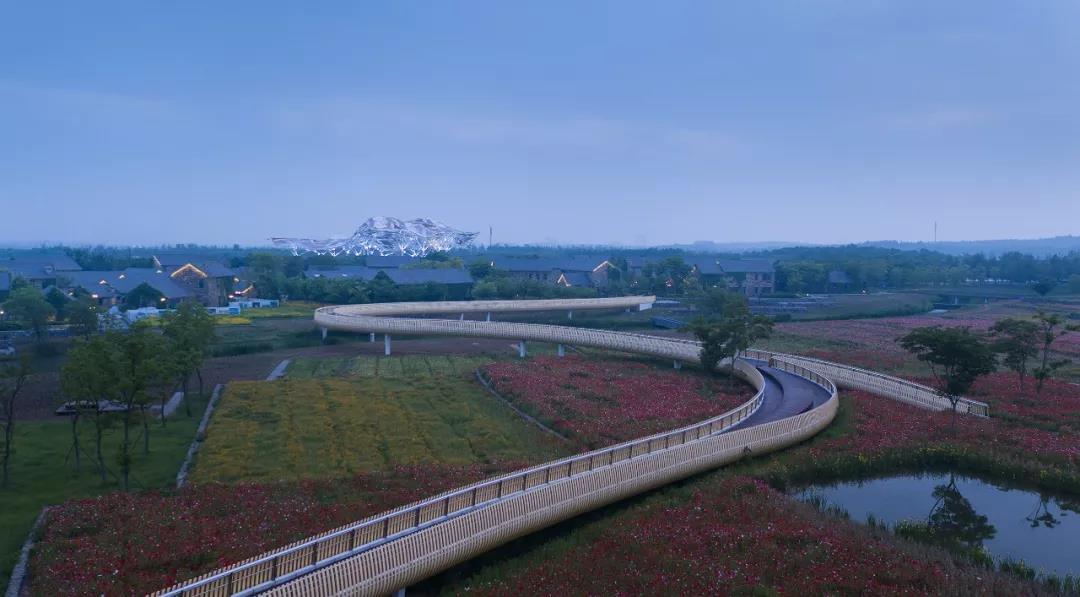

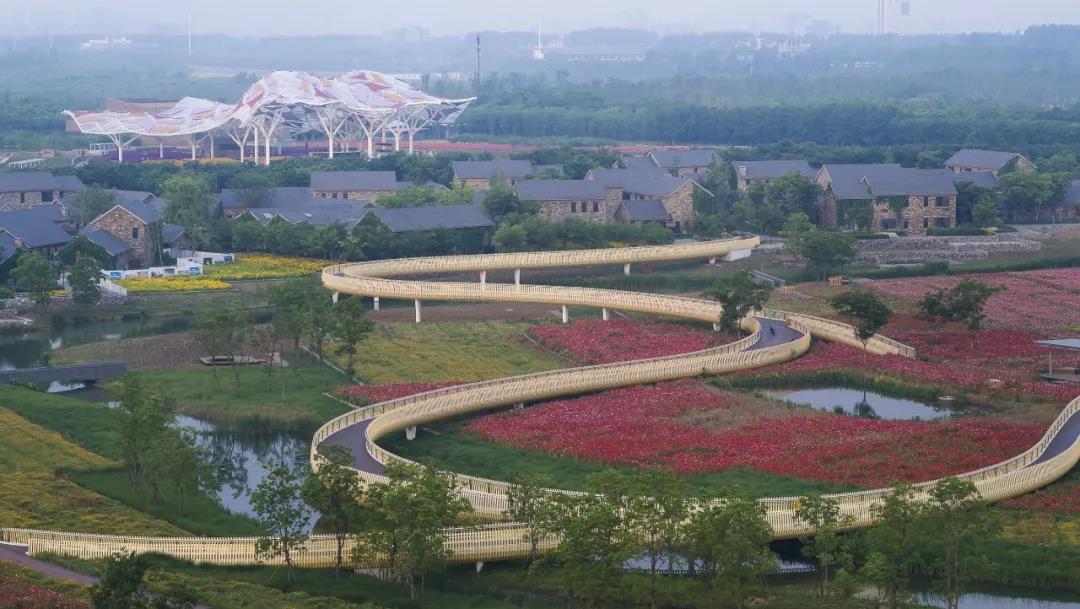

花海彩虹橋看劇場
花海彩虹橋看劇場
大體量自然景觀建筑體量控制
影響劇場體量感的最重要因素是結構選型。常用的拱或懸索等大跨結構形式，在花海當中很容易形成類似體育場或者機場候機樓的印象。分析形成這種感覺的原因，與結構線性的轉折拐點多少，線性組合均有關系。

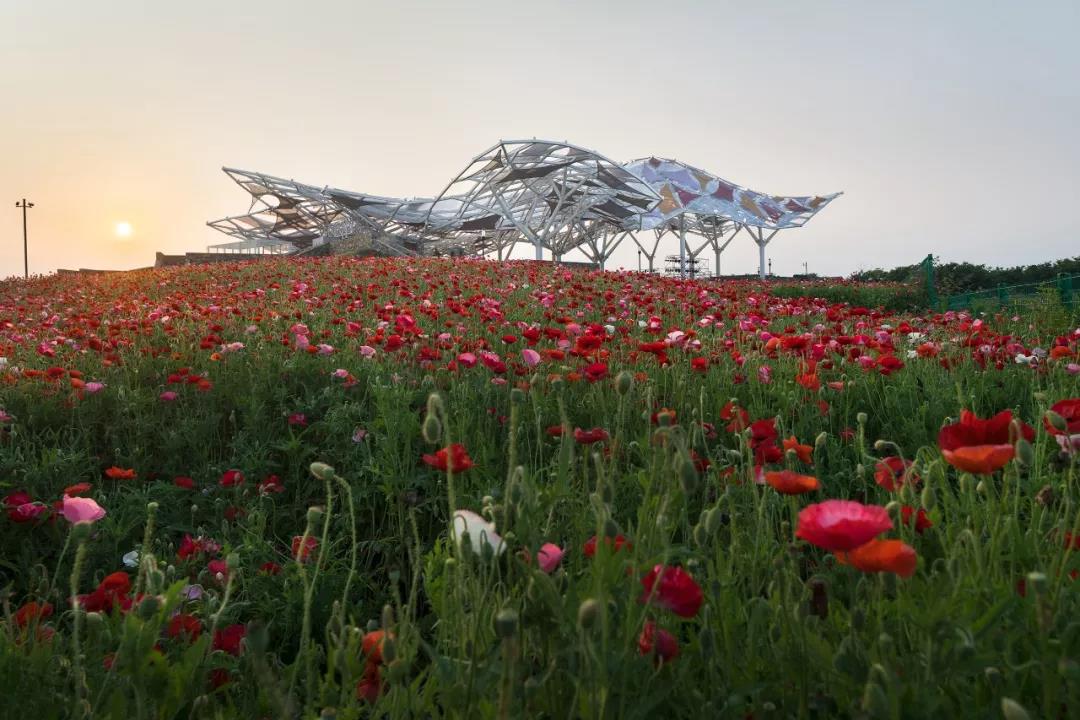

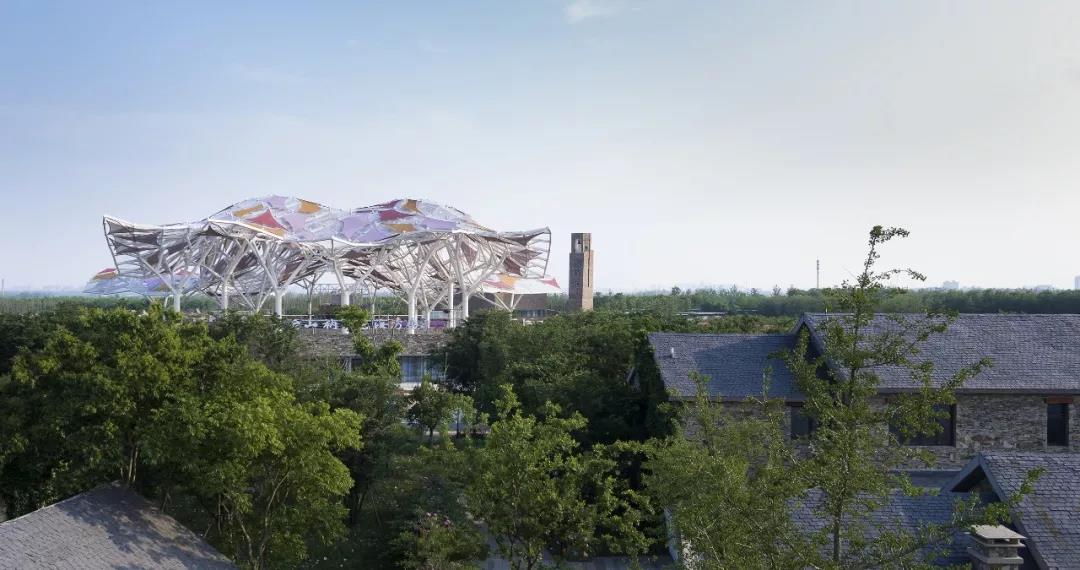

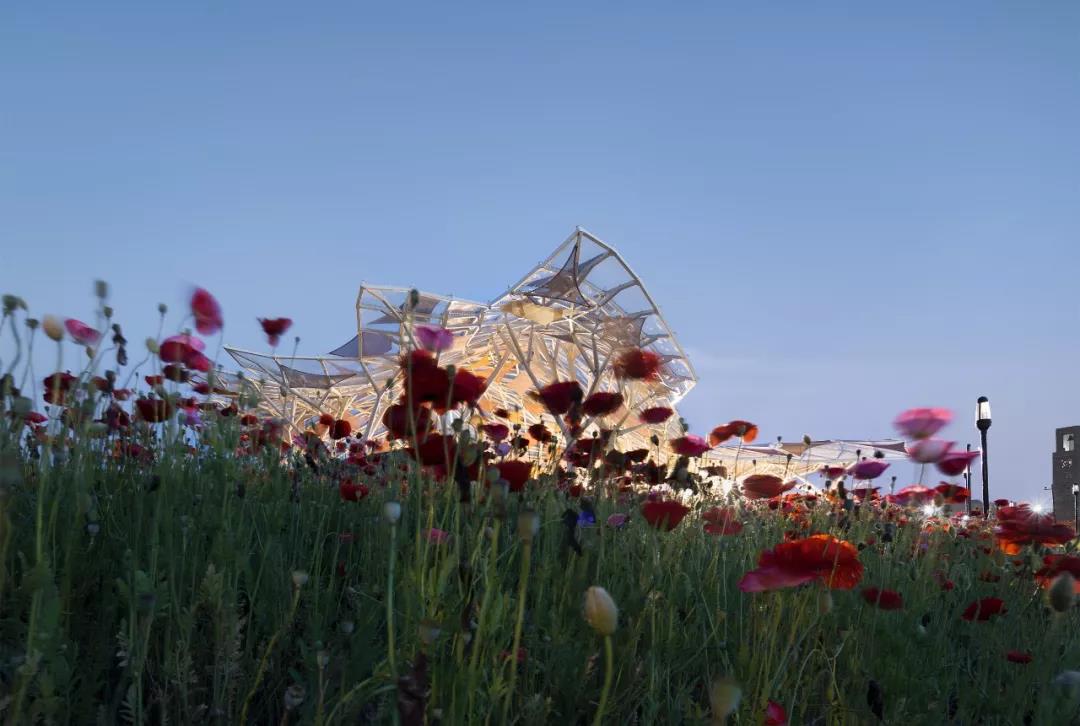

花海看劇場
花海看劇場
曾嘗試單元式的分散體量，雖然可以減少體量感，但又很難滿足劇場觀眾視線要求。最終采用自由曲面網架屋面加樹枝狀支撐結構的形式，暗合花朵和周邊樹林形態。

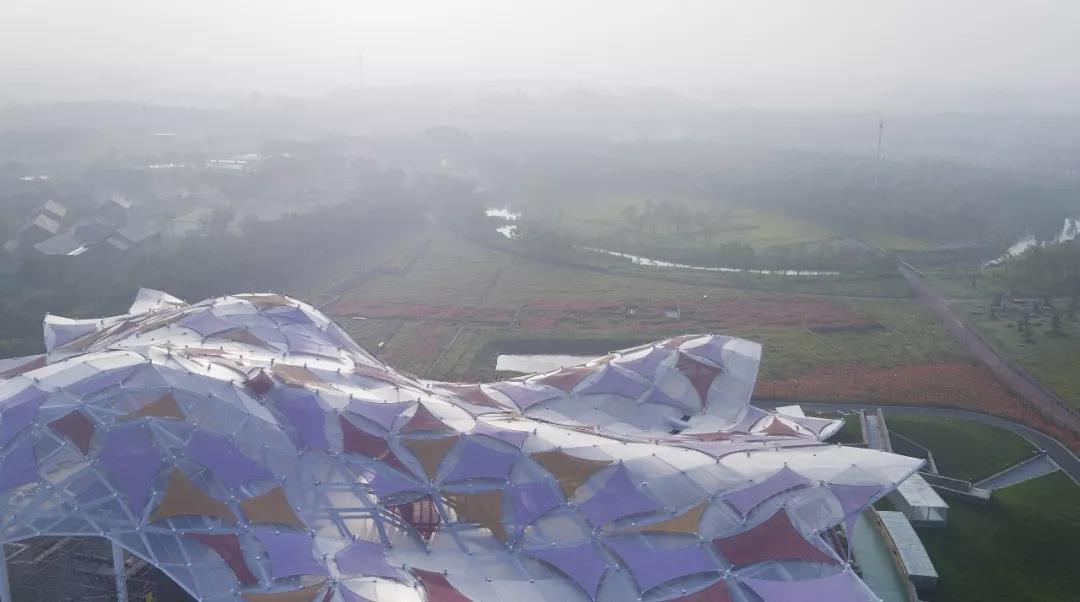

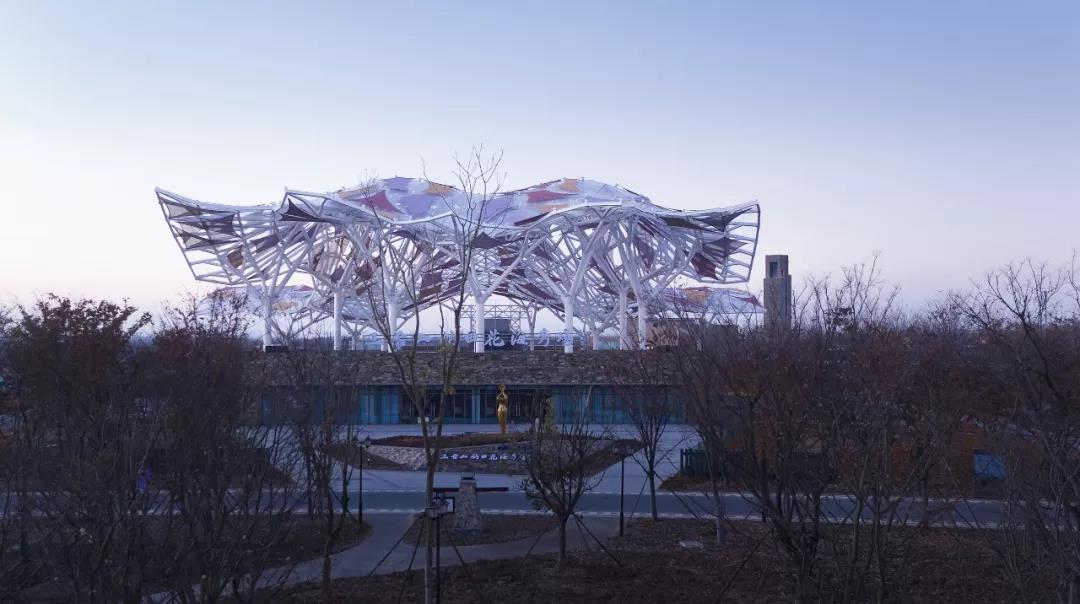

清晨劇場屋頂
屋面及支撐結構 數字找形
屋面設計的難點是曲面形態控制。造型要求輪廓起伏轉折以減少體量感，曲面中部則因為排水方向的限制，需要平滑避免過多凹凸，造成無法排出的內凹面。

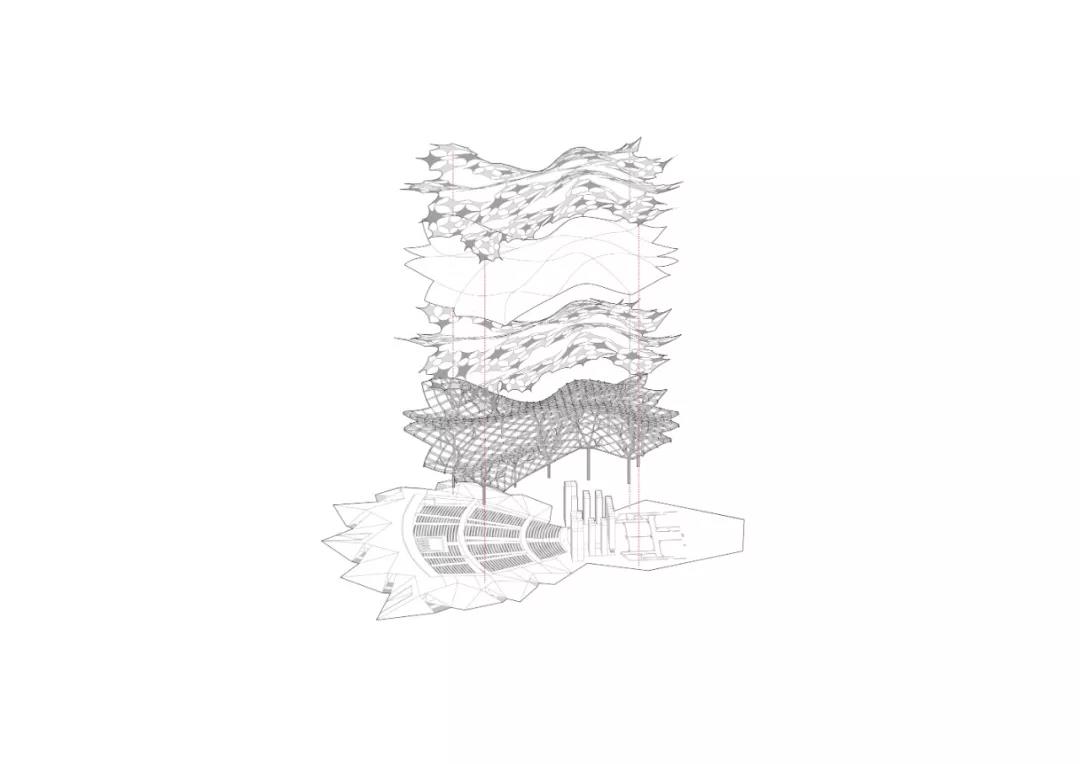

軸測圖

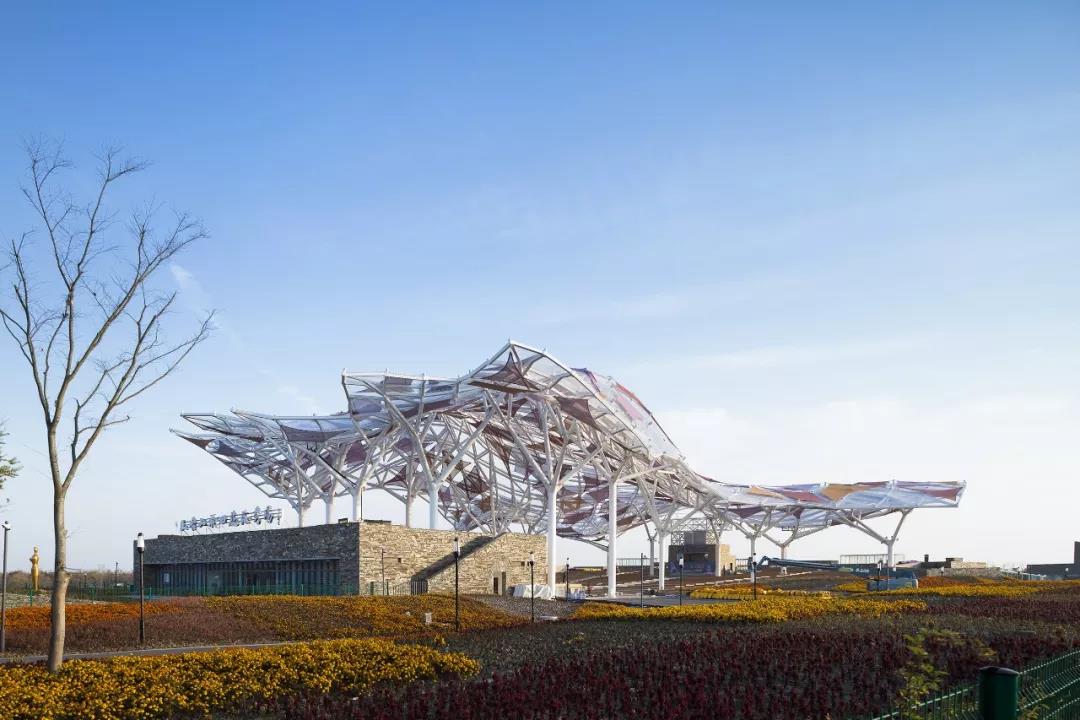

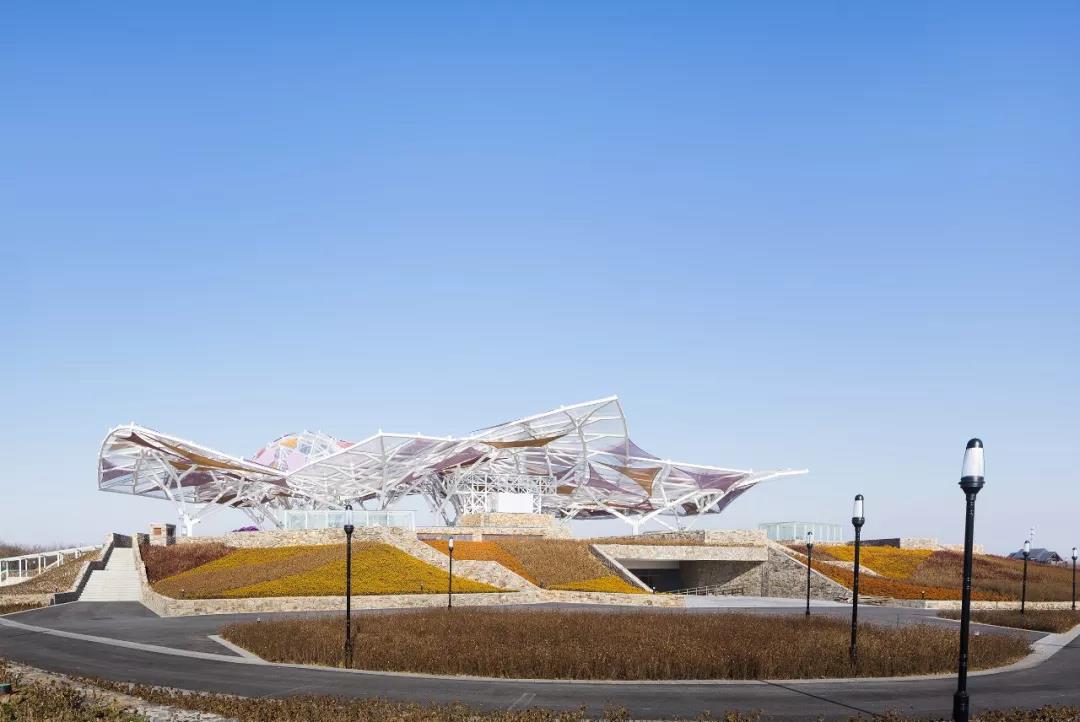

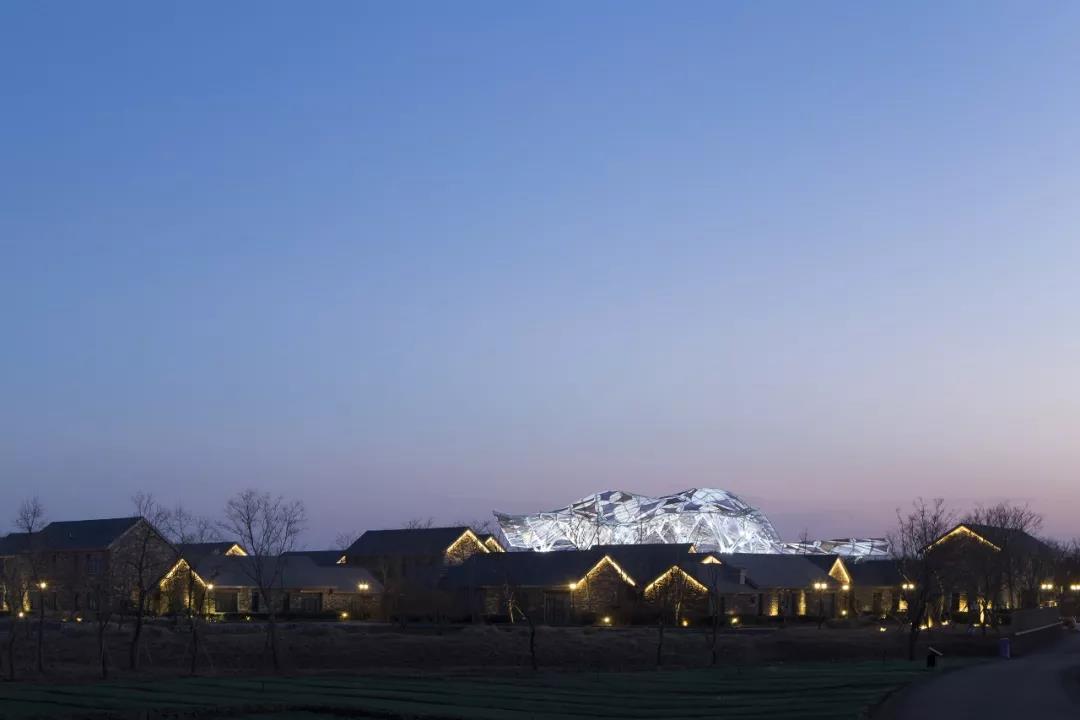

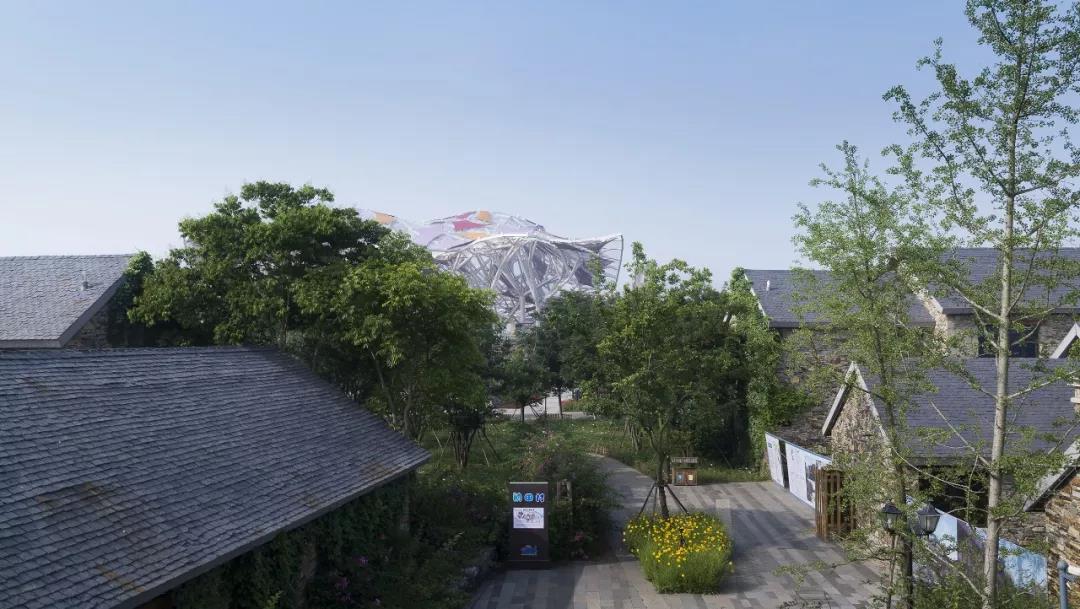

劇場遠眺
劇場遠眺
樹狀支撐結構的參數化生成
樹枝以長度與角度為參數，三級迭代生成樹枝，查找就近點確定樹枝與屋面網架的連接位置。樹枝結構位置最大限度的減少支撐體系對觀演視線的影響。
樹狀支撐分析圖
劇場舞臺入口

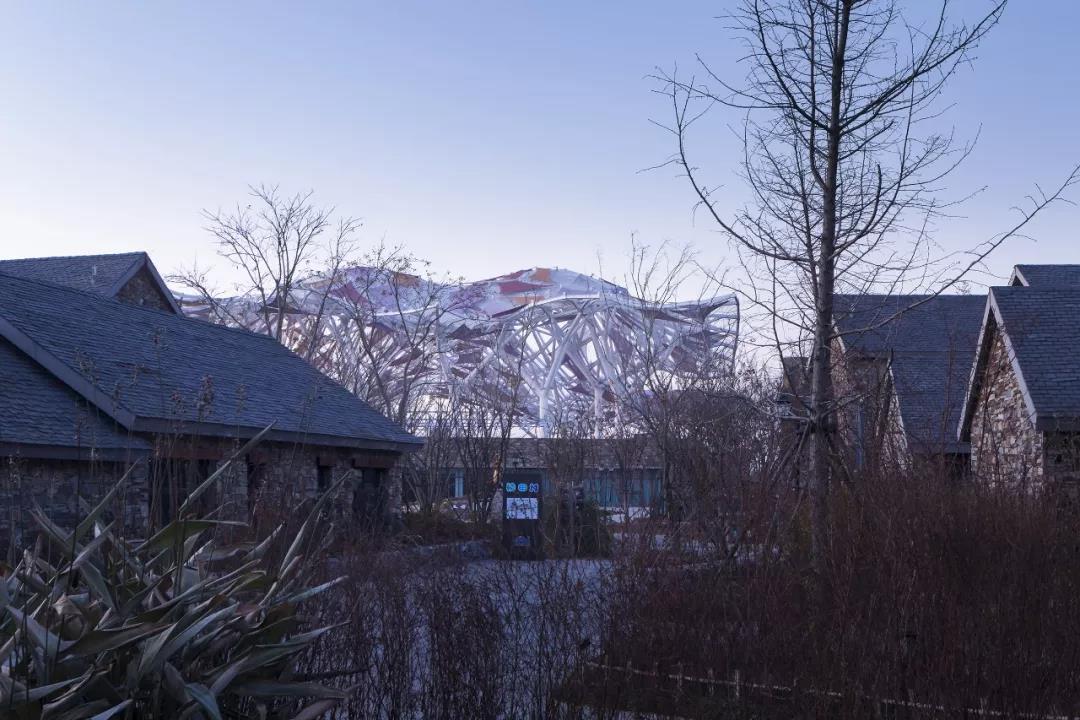

劇場遠眺
彩色膜色彩控制
屋面三層張拉膜，中間透明膜遮雨，上下兩層彩色膜遮陽。彩色膜的三種色彩呼應花田粉，黃，紫三種顏色。彩色膜的選色是設計過程中遇到的又一技術難題。幾種正常光線照射下色彩鮮艷的膜，吊掛到屋頂逆光下從下往上看變成了灰色，進行了多次色彩實驗，發現網格膜在逆光下的發色反而比光面膜準確。最終選擇了網格膜，廠家訂制了三種接近花田三色花的特制顏色，與衲田花海呼應。

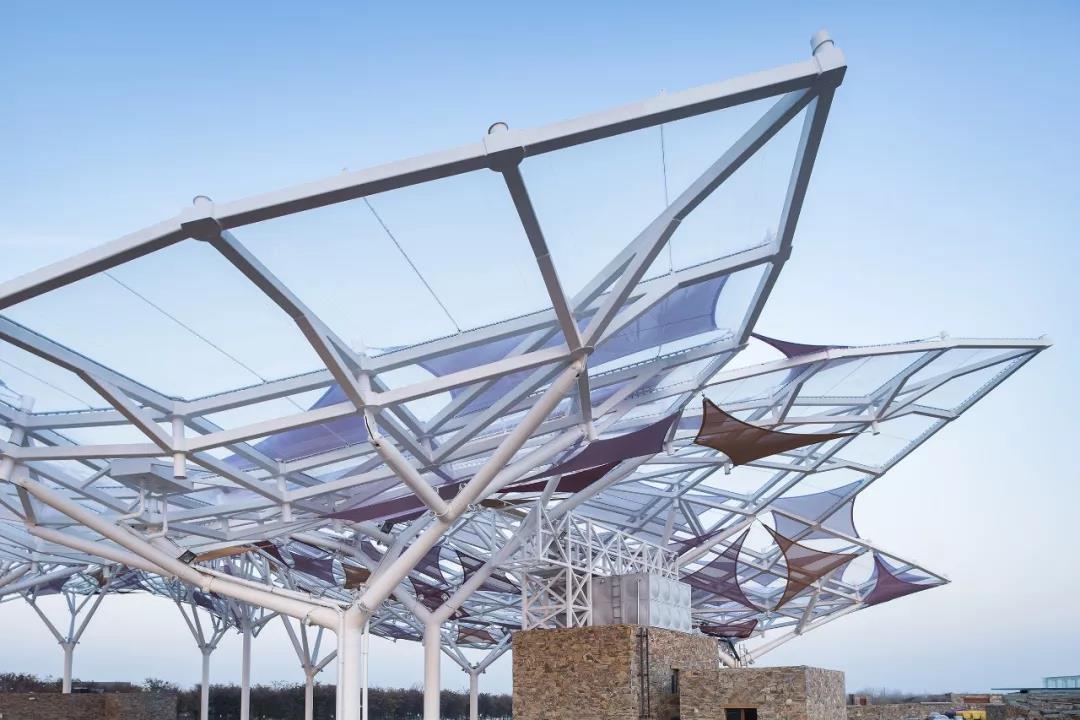

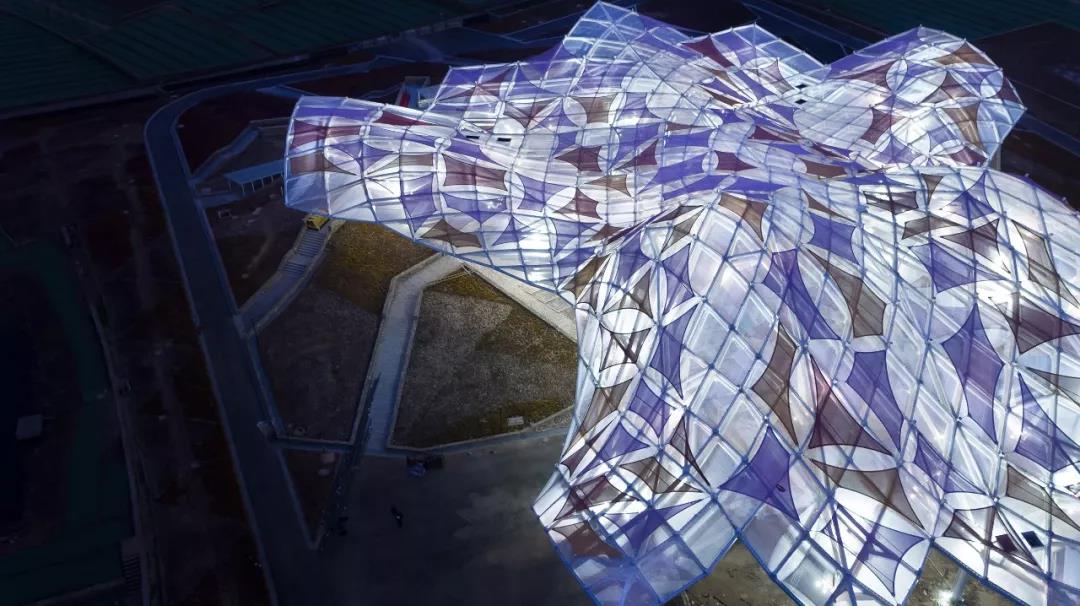

彩色張拉膜屋頂
劇場屋頂
劇場屋架
自然環境中的觀演體驗
觀眾席采用覆土的形式遮擋升起高度，使得衲田花海得以延續到觀眾身邊。劇場成為納田花海的組成部分，觀眾身處花海聞著花香觀看舞臺演出，表演者與觀眾、舞臺與觀眾席的界限與關系得以改變。室外劇場這一古老的觀演場所得到了重新的定義。

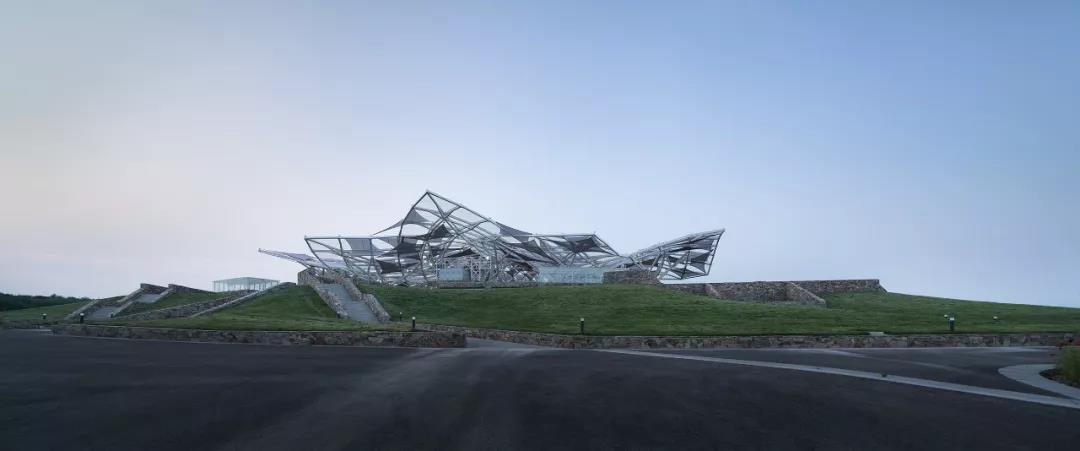

劇場西南******
劇場觀眾席草坡
花海彩虹橋看劇場
項目圖紙

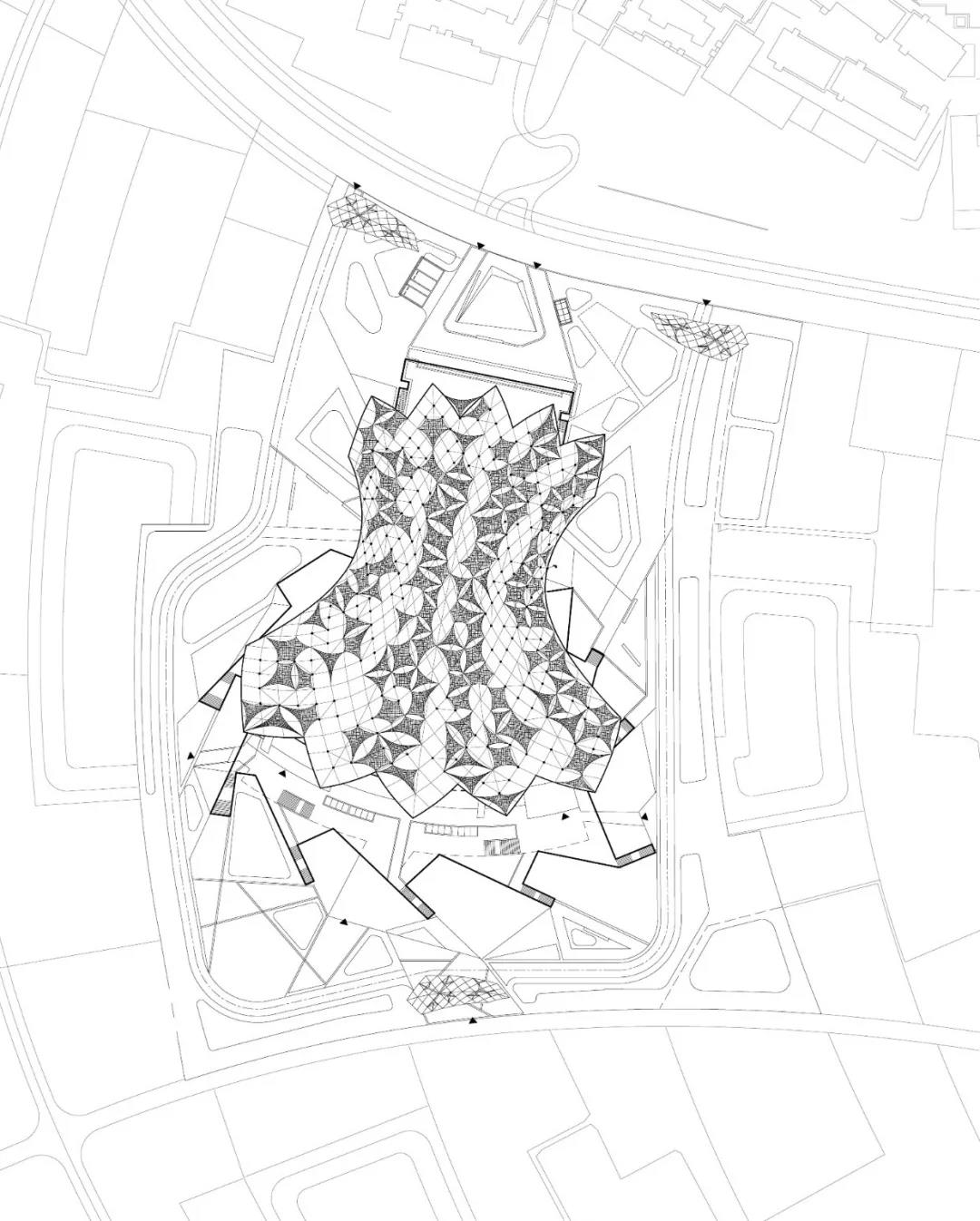

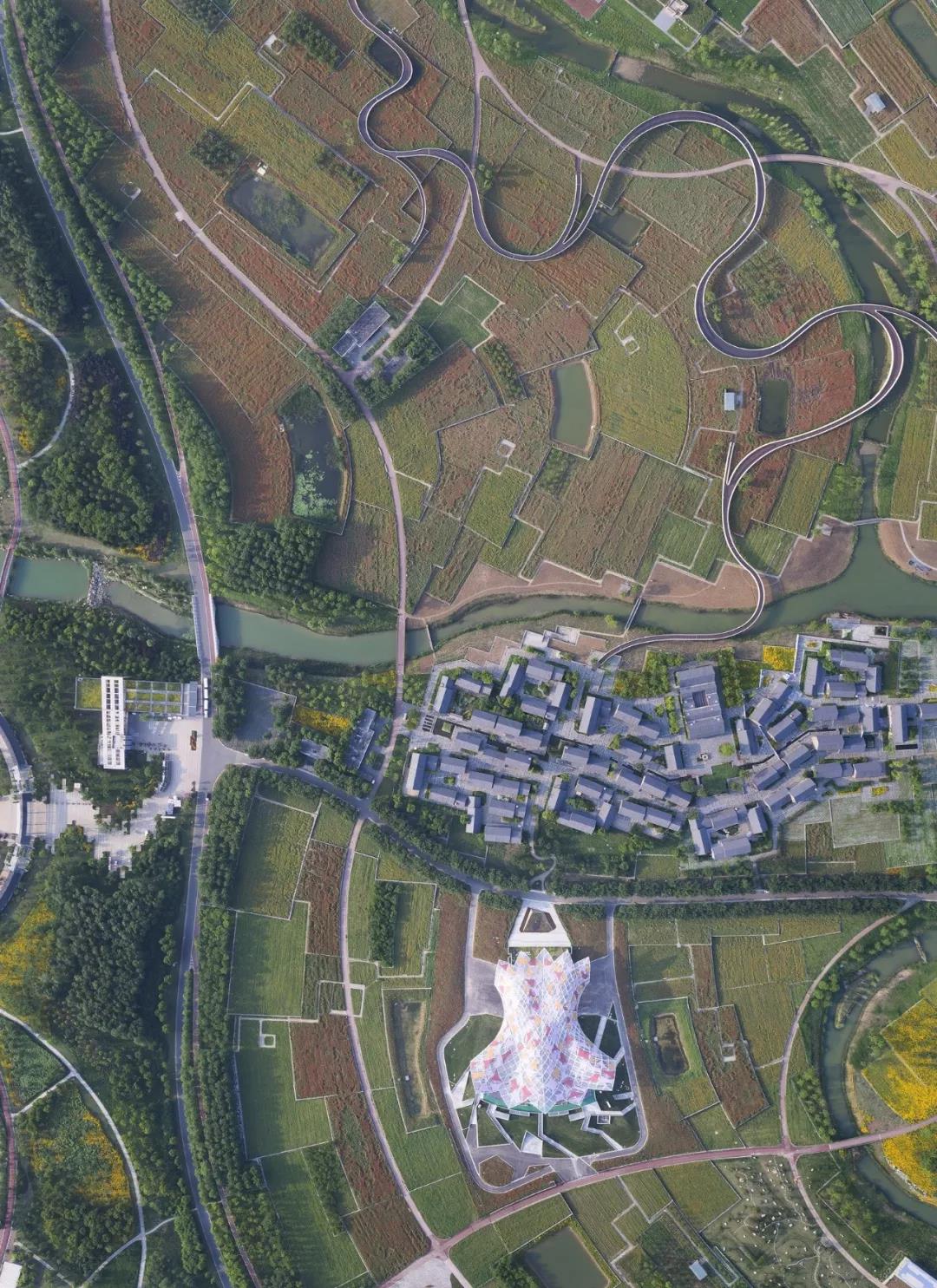

總平面圖

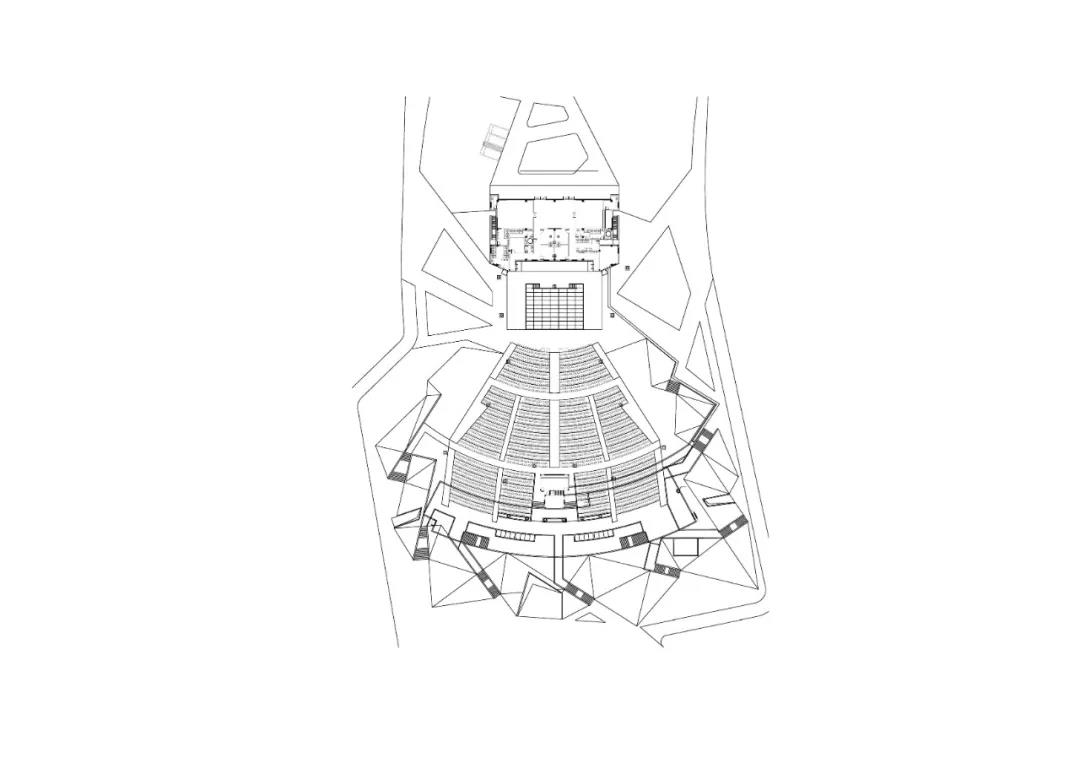

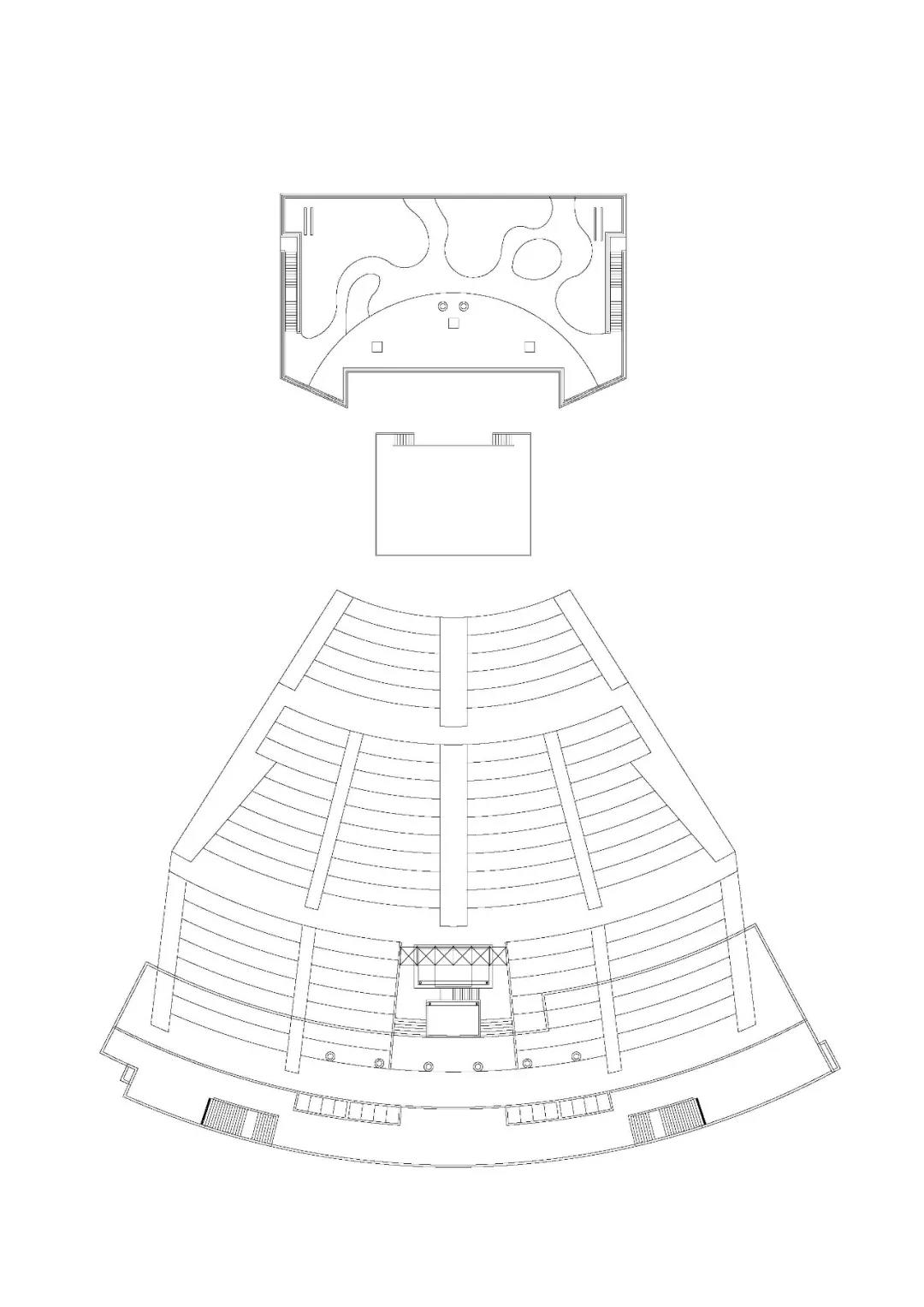

一層平面圖
二層平面圖

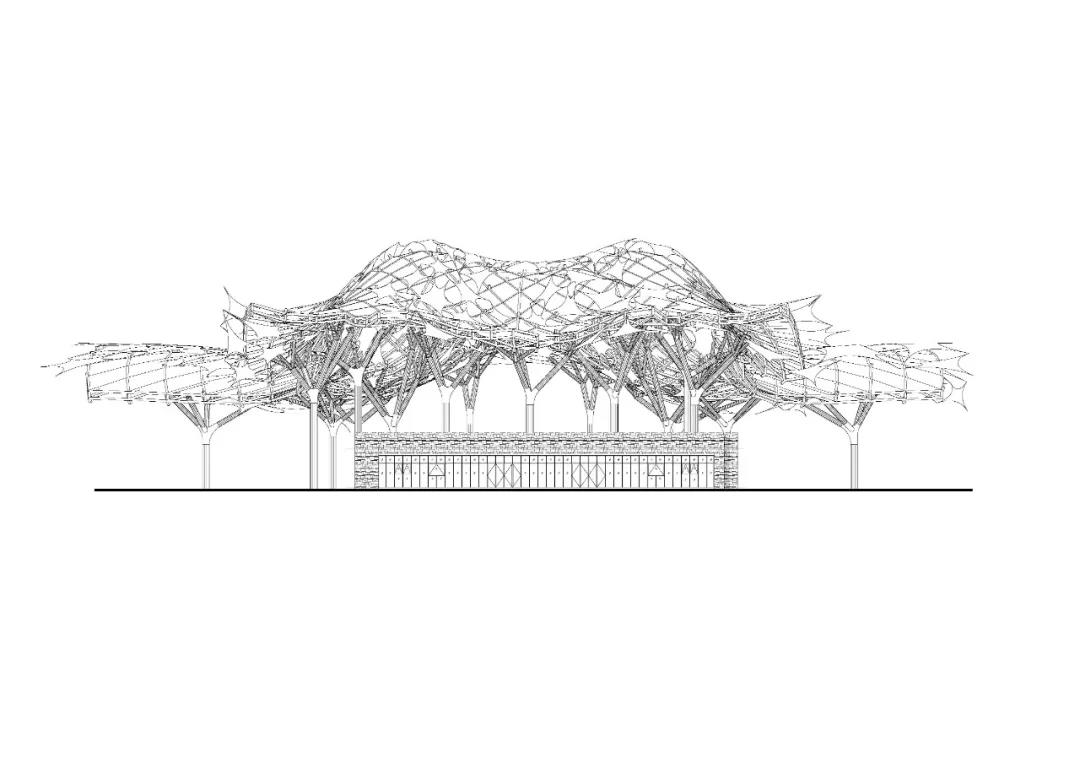

南立面圖

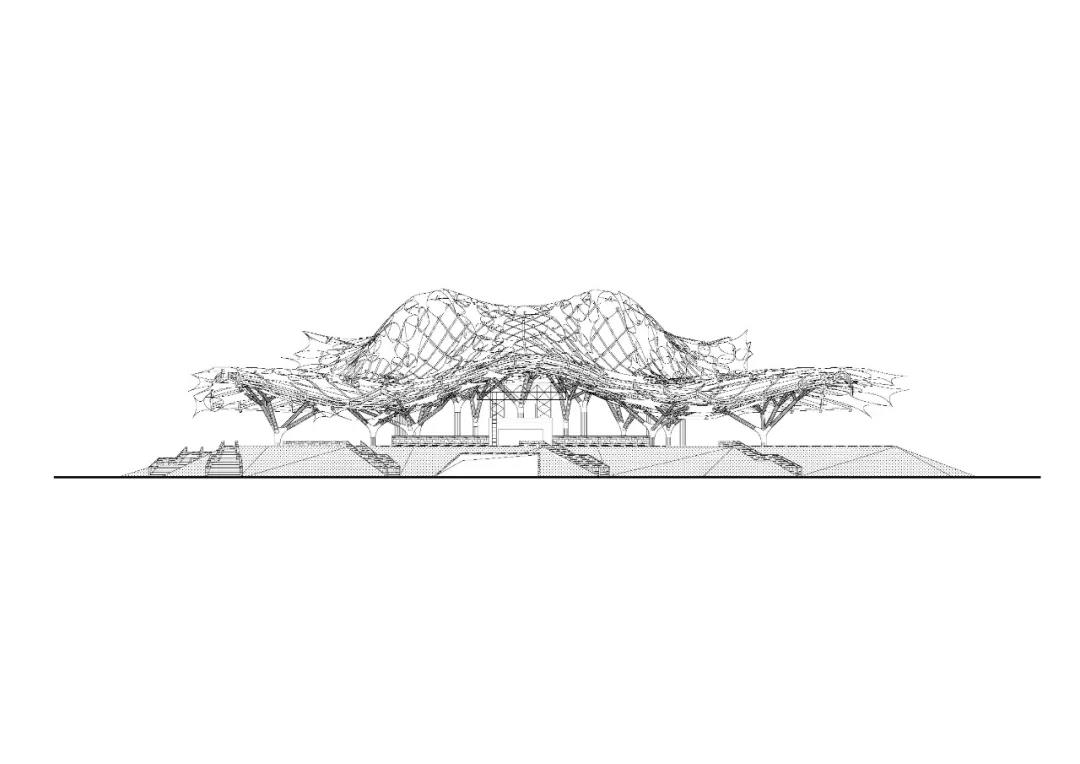

北立面圖

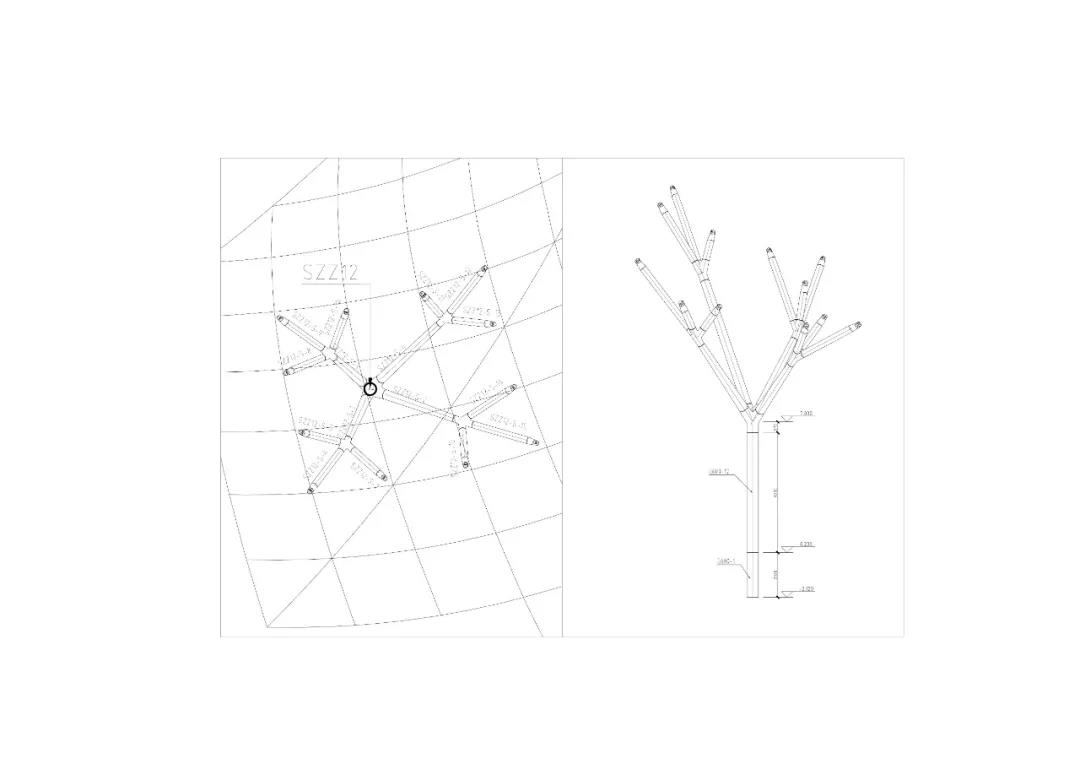

形柱樹布置圖

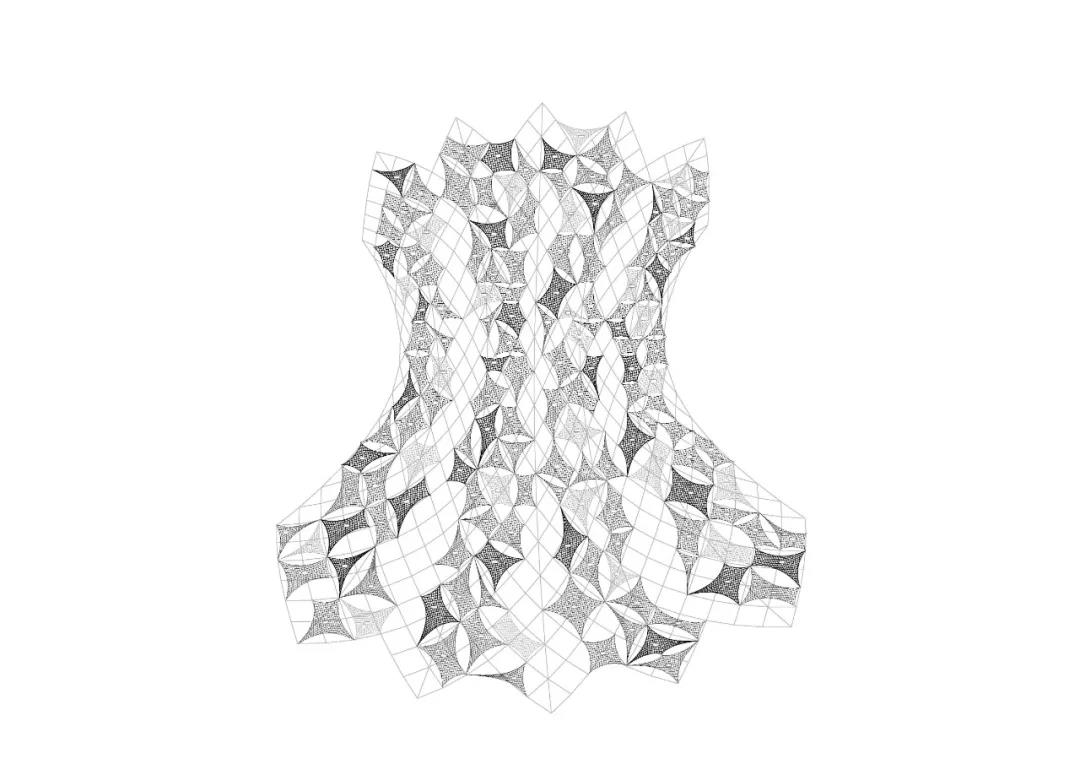

ETFE模體布置圖

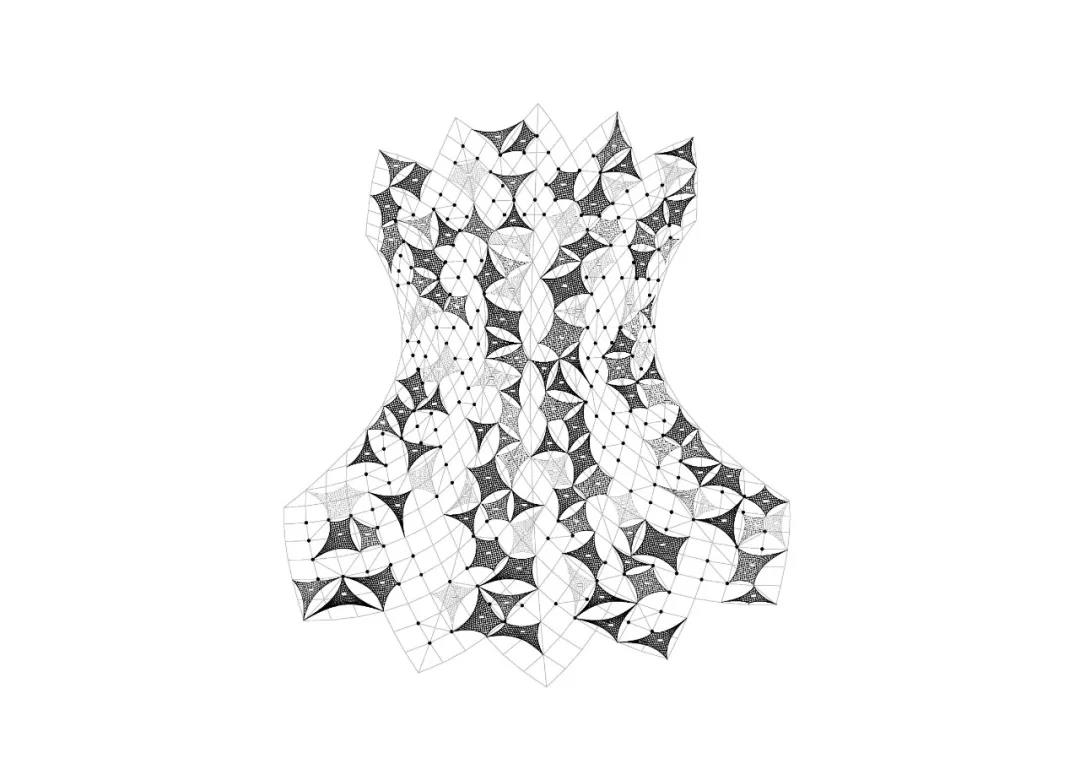

上層彩色模體布置圖
下層彩色模體布置圖
項目信息
建筑師: 南京大學建筑規劃設計研究院有限公司
項目年份:2019年
建筑面積:6000平方米
地址: 學成路與南山路交匯處東，宿豫區，宿遷市，江蘇省
主創建筑師: 鐘華穎
設計團隊: 鐘華穎，沈宇辰，陸鳴宇，周立山
