隨著浦江西岸的貫通開發，有著百年歷史的龍華機場被改造成城市干道旁的跑道公園。在這條南北縱向的城市綠化帶中，我們?cè)O(shè)計了一系列為公園和社區服務的小建筑。云錦路活動之家是這個系列里比較集中的一處聚落，由社區之家、咖啡小屋、法南餐廳三座建筑組成。

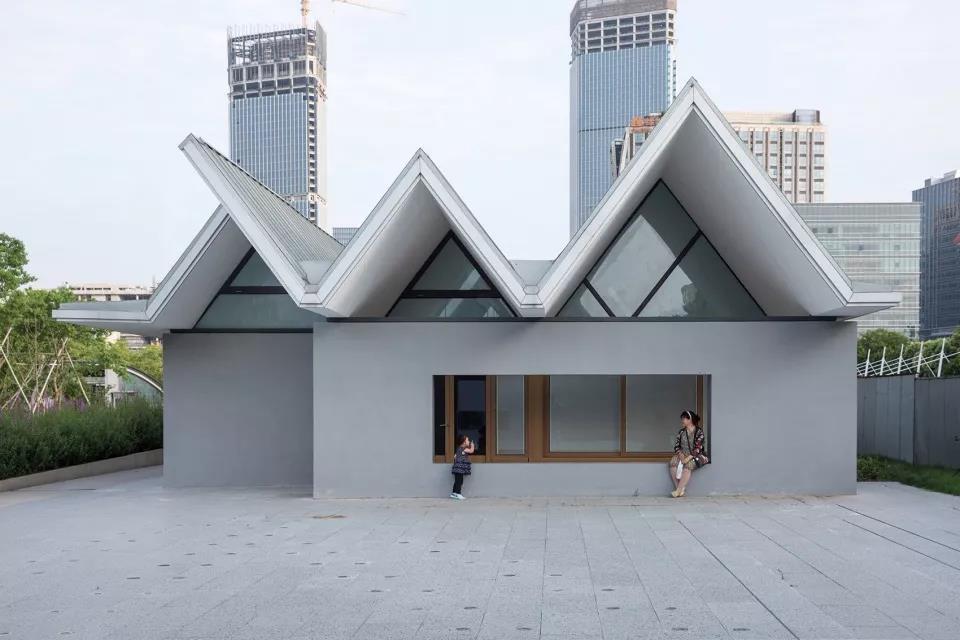

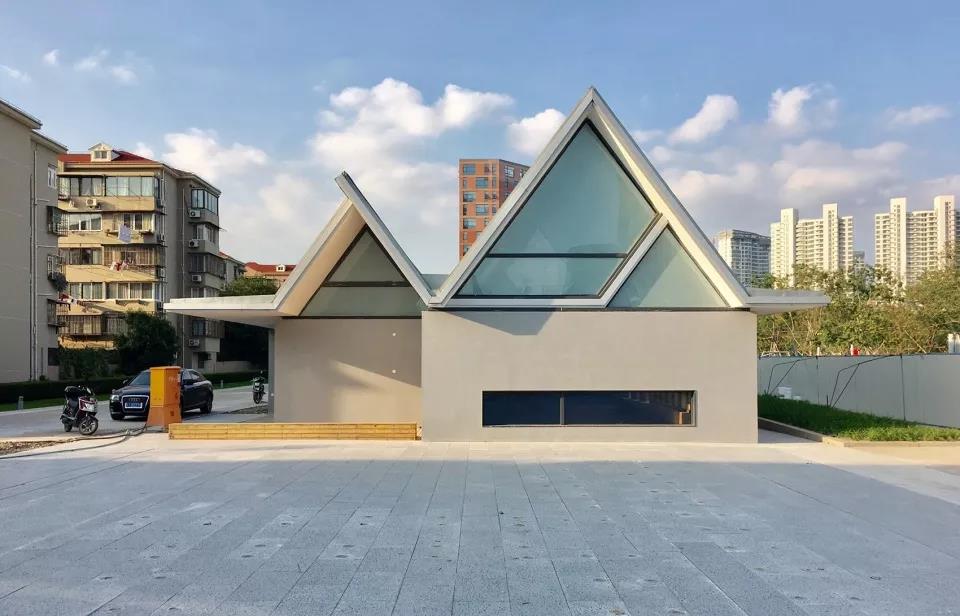

▼社區之家東北向外觀

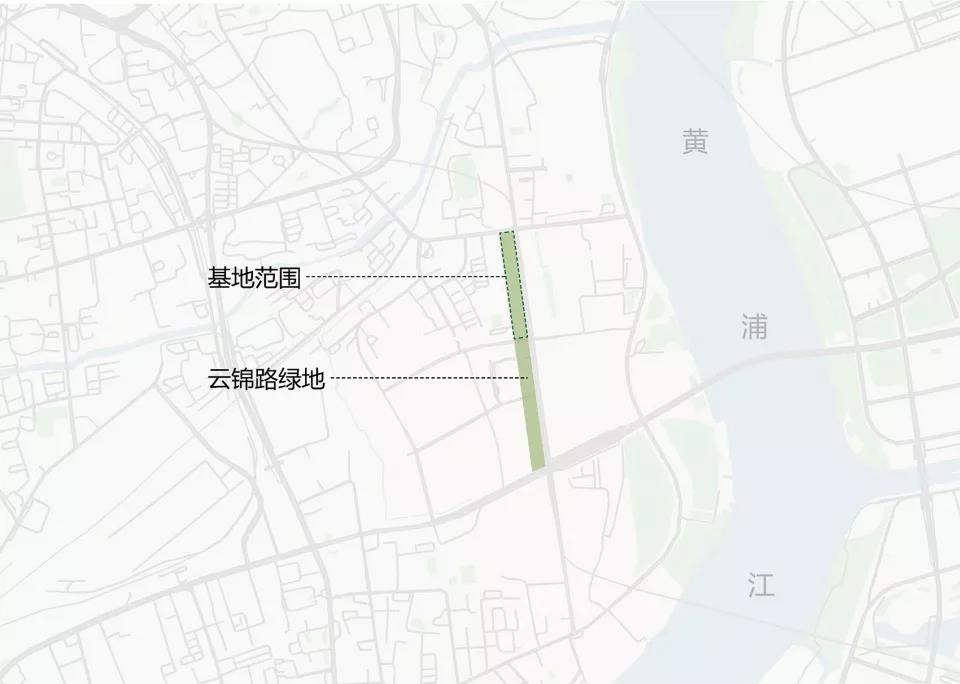

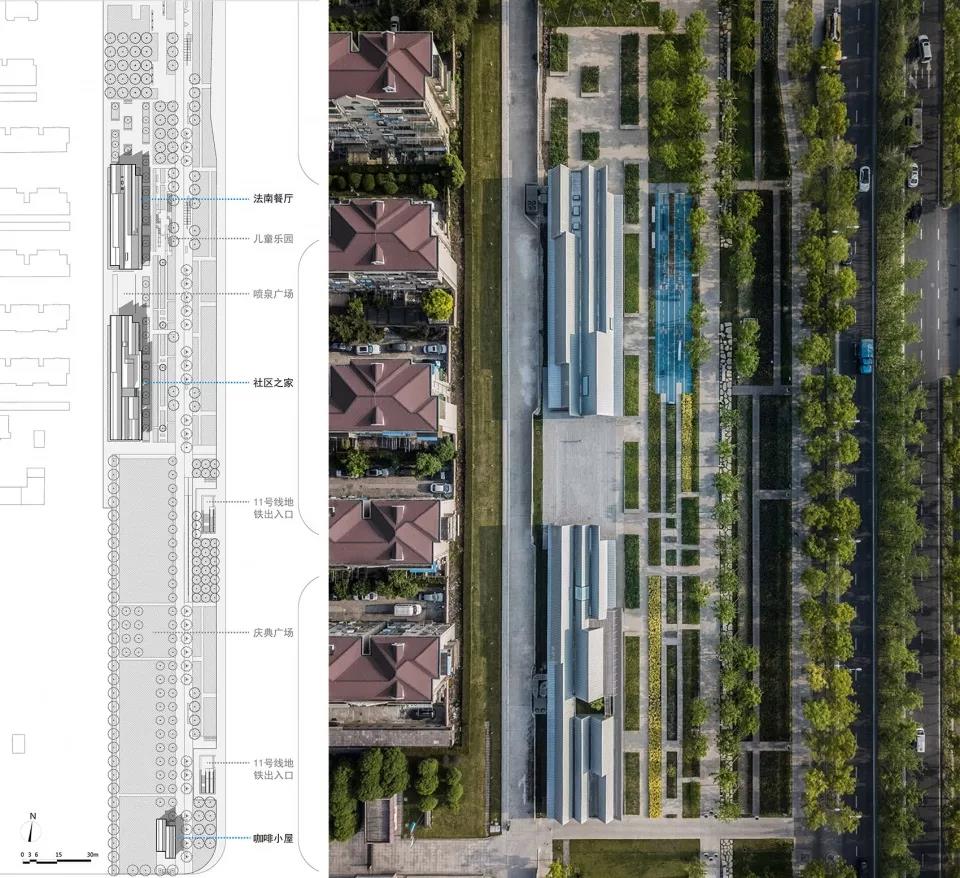

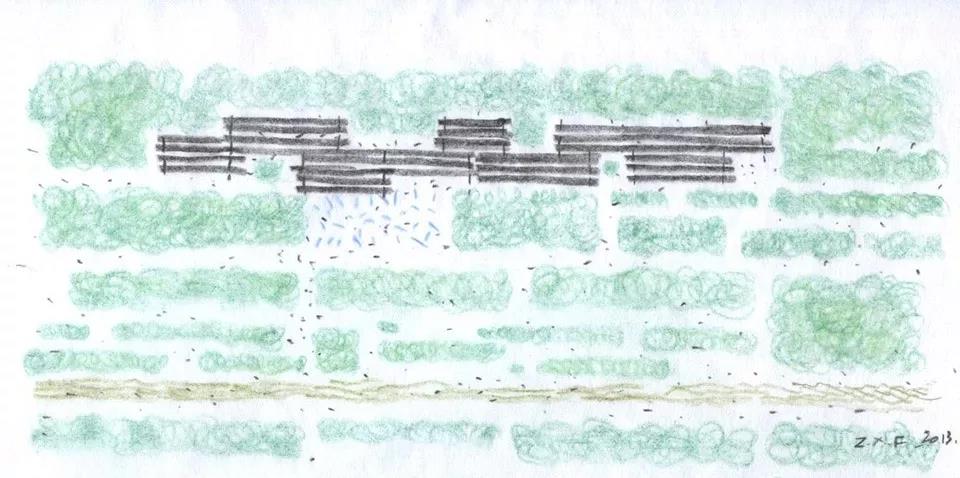

▼總平面圖和法南餐廳和社區之家俯瞰圖

線性的公園場地決定了建筑的布局。我們沿東西方向布置了間距和長短不一的混凝土墻，它們是空間分隔，也是豎向結構，支撐著用傾斜鋼桁架構成的折板屋頂體系。這些高低起伏的屋頂沿縱向延伸，隱喻了跑道上的起飛動作，并籍此獲得了與歷史的關聯。

而一系列屋頂覆蓋的，是與跑道平行的內部空間，這些空間延綿聯通，又在各自屋頂和隔墻的界定下獲得了相對的獨立，仿佛一個個聚集在一起的家。這種模糊的聚落空間關系介于開放和封閉之間，為未來的使用提供了更多的自由和可能。

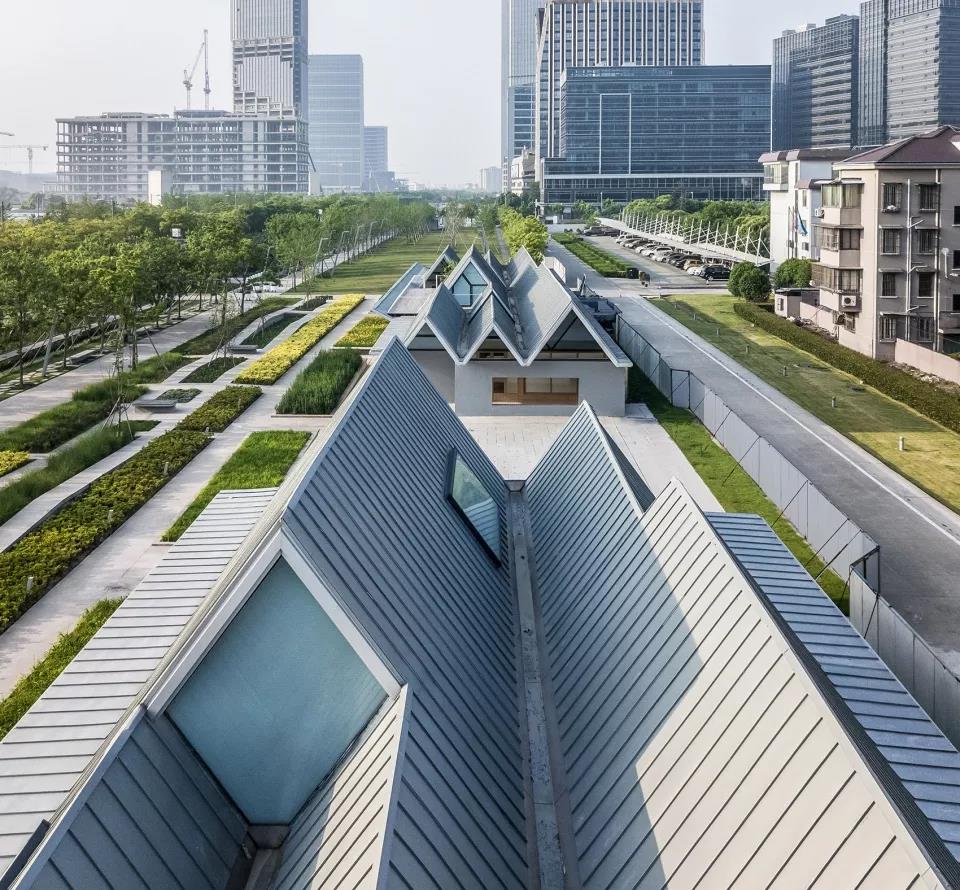

▼公園北向鳥瞰圖

如同傳統的家屋建筑一樣，確定了統一的檐口高度（2.8米）和屋頂坡度（53°）之后，根據不同的房間進深就可以決定不同的屋頂高度。建筑的開間則根據場地和空間的需要來劃分。

這樣，自由分布的混凝土墻支撐起一個雙坡屋頂?shù)募海笮∥菝娼诲e(cuò)嵌套，生成了高低起伏、櫛次鱗比的形態，如同一個聚合的小村莊。整個建筑在橫向剖面上的近人尺度源于對傳統居住空間的日常體驗。

▼傳統屋頂

▼噴泉廣場看向法南餐廳

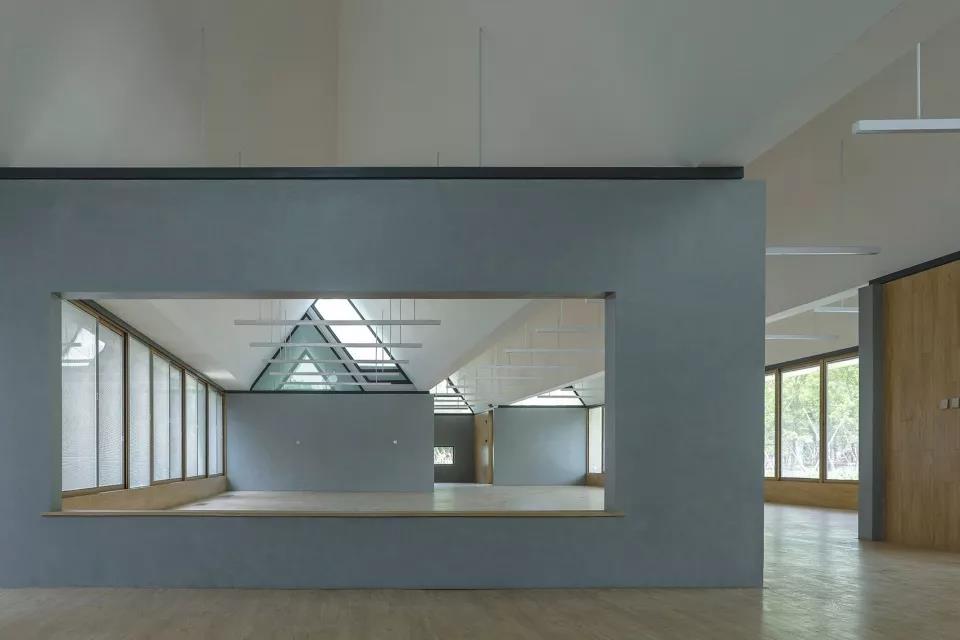

▼社區之家入口供人休息的洞口

而在縱向尺度上，坡屋面則突破傳統的開間尺寸，沿著飛機跑道的方向不斷延伸成為連續的坡屋面。在屋頂?shù)母采w下，這兩種尺度共同構成了新的空間秩序，我們稱之為家的延伸，這是一種基于場地特質的、兼具獨立性和開放性的內部空間。

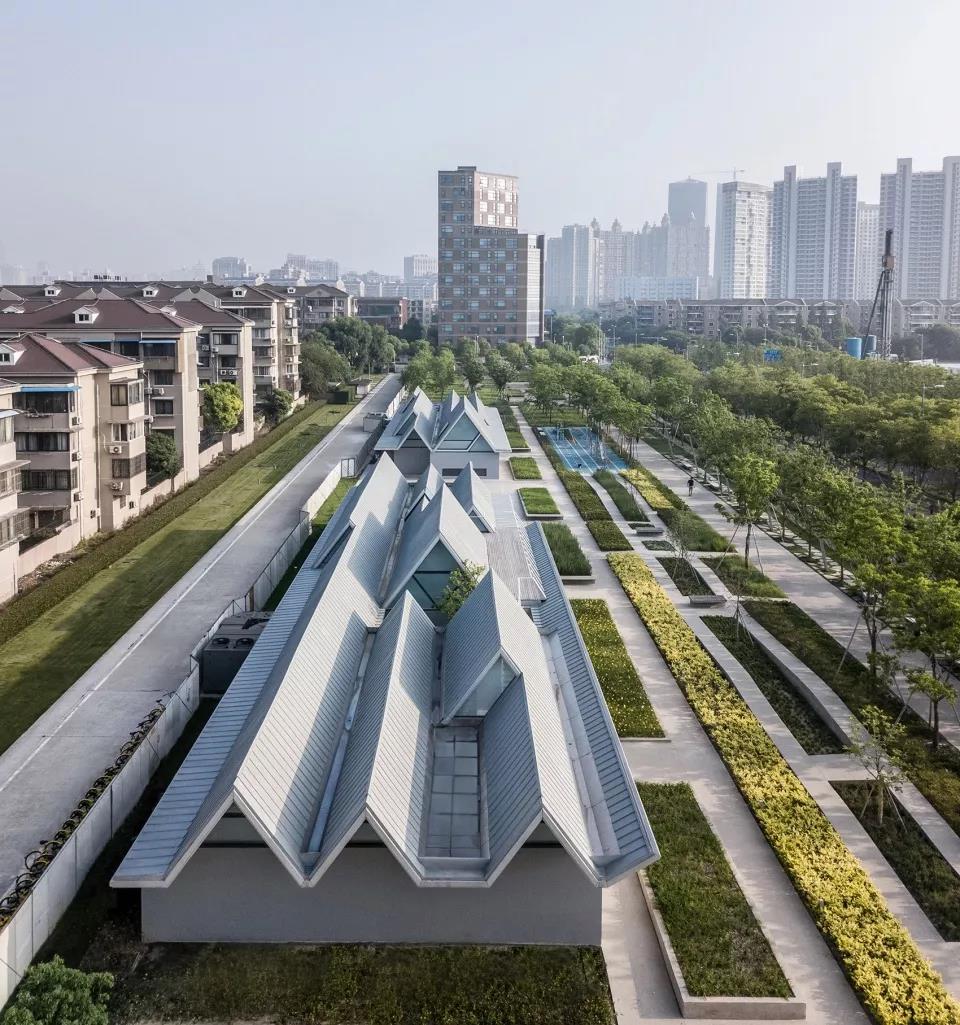

▼北向鳥瞰

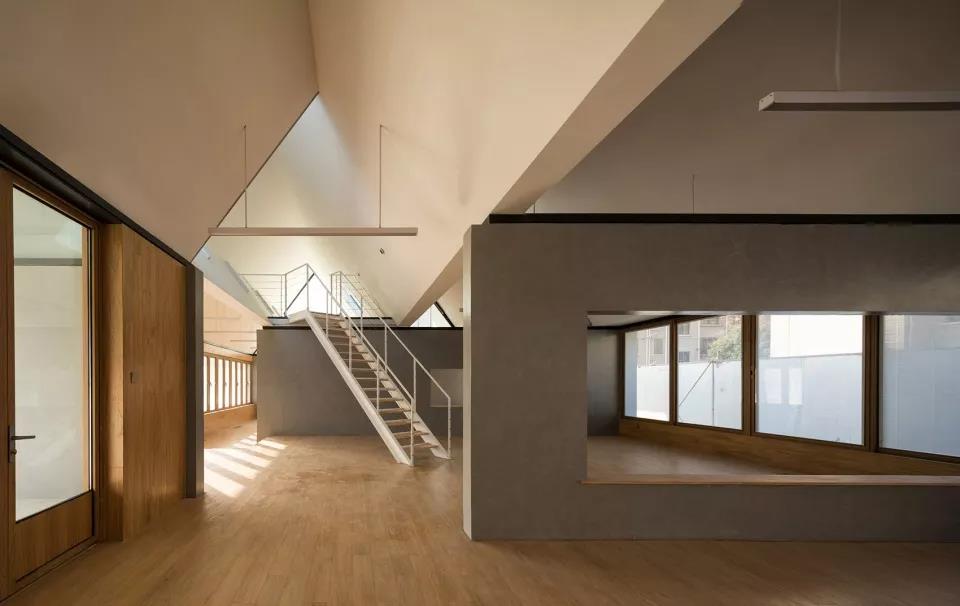

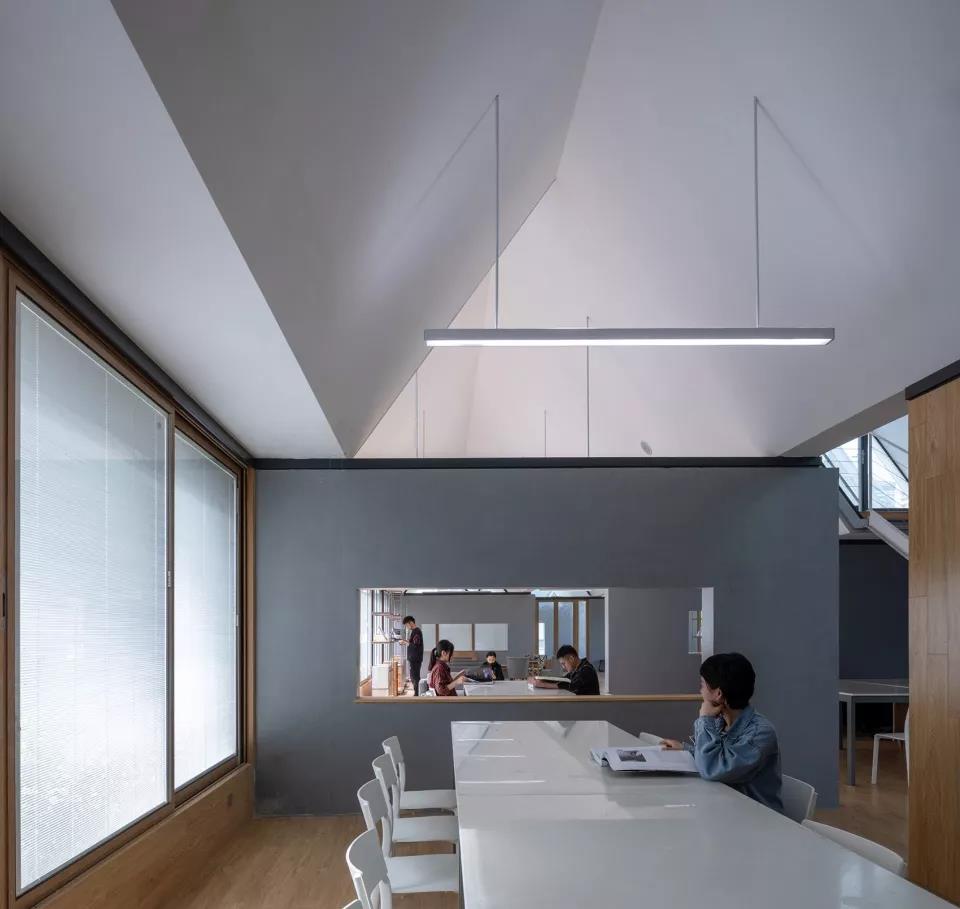

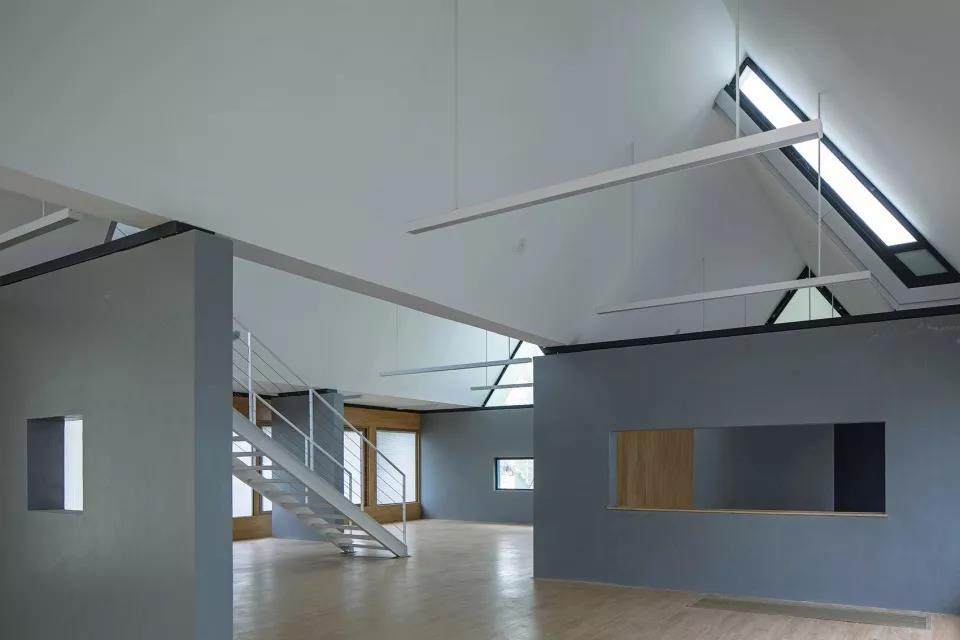

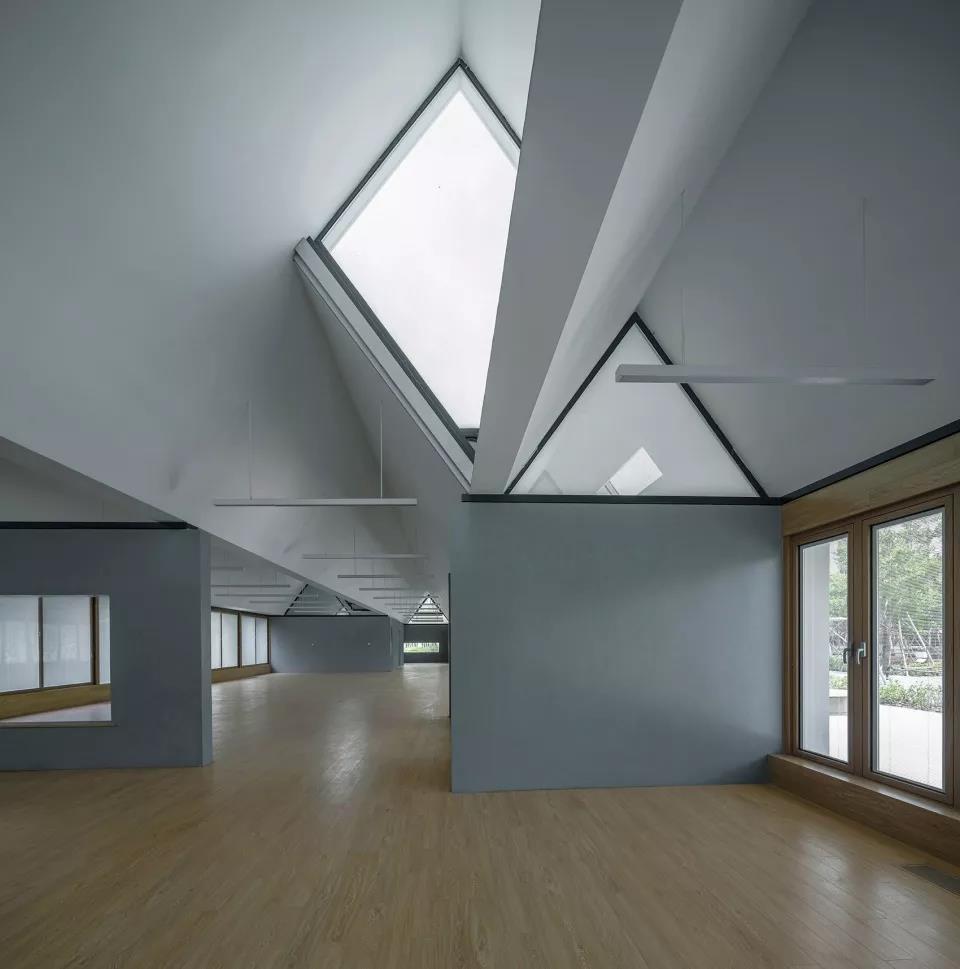

▼活動之家內景

從結構體系來看，活動之家是一種變異的折板體系，兩折屋面間波谷的平段在同一個高度，但波峰的高度根據跨度（進深）的不同而各不相同。利用折板的整體高度，建筑只需要很薄的板厚便可以獲很大的南北向跨度。

我們最終選擇鋼桁架實現折板屋面，最大縱向跨度達到20米，屋頂結構厚度為120mm。鋼桁架采用方鋼管焊接而成，并與預埋在混凝土墻上的支座鉸接。屋面采用鈦鋅板輕型屋面系統，完成后的屋面整體厚度僅為240mm。輕盈動感的屋面形態和質感，是對機場歷史淵源的回應。

東西方向的混凝土墻采用的不是傳統山墻的形式，而是高度均為2.65米的水平片墻，這樣可以在坡屋頂和混凝土墻之間形成大小不一的三角形高側窗，為室內空間創造不同的明暗氛圍。而折板屋面輕輕放置在混凝土墻上的受力特征，也在“山墻”面上直接體現出來。

▼法南餐廳高窗

三座建筑都由這一結構體系生成，墻體間距、屋頂寬度和高度的變化提供了不同尺度的空間。折板交錯形成的高窗引入日光，給這些空間增添了不同明暗的氛圍。通過對這一體系的靈活組織，我們還為每座建筑賦予了自身的特征。咖啡小屋在地鐵口開放的灰空間、社區之家不同區域之間的庭院、以及法南餐廳的下沉屋和小閣樓都反映了這一體系的適應性和空間潛力。

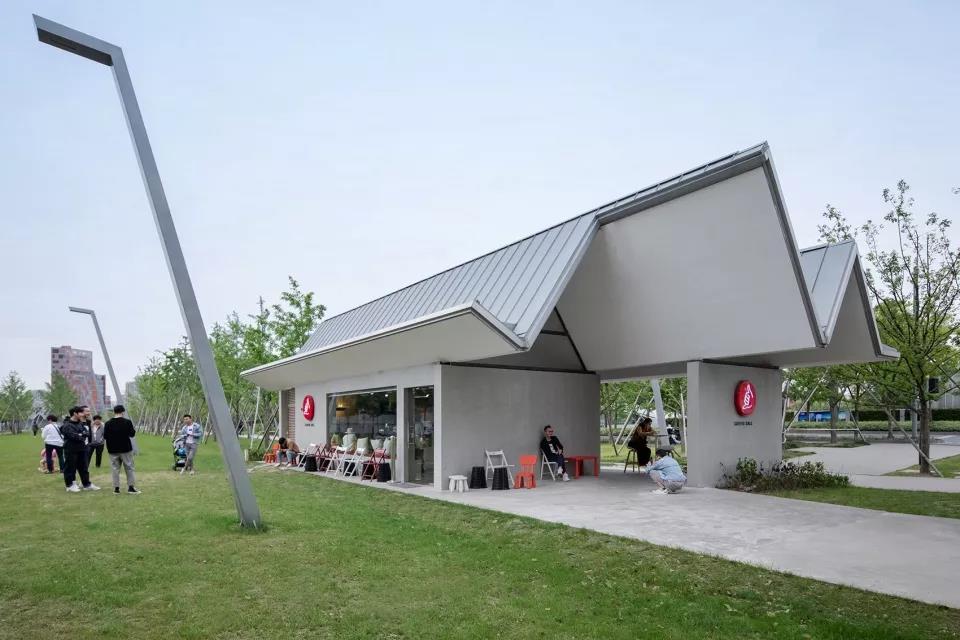

▼咖啡小屋西南向外觀

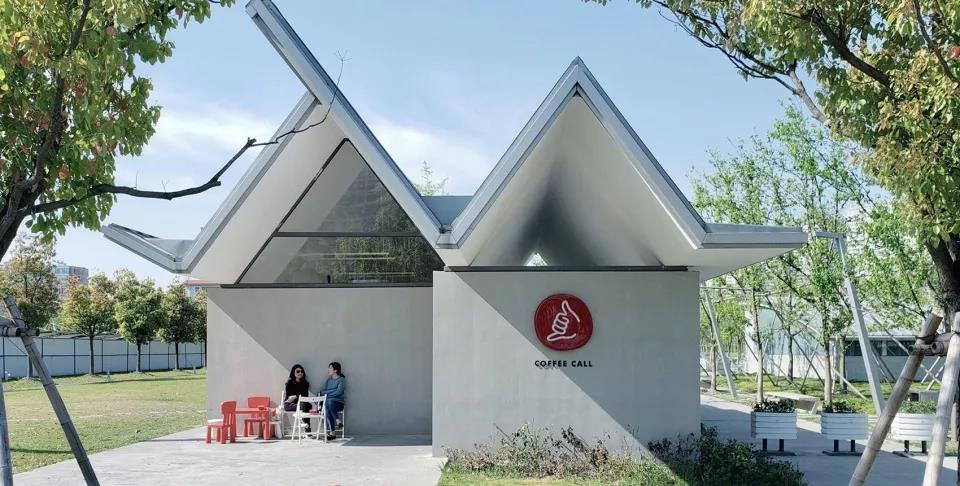

▼咖啡小屋南向外觀

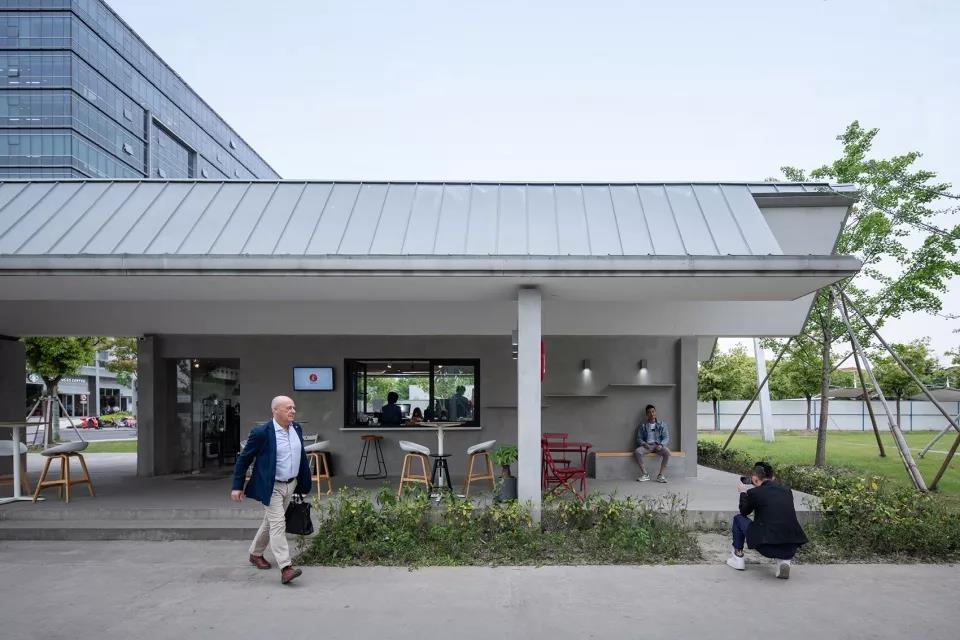

▼咖啡小屋灰空間

活動之家是東西朝向的建筑，西曬較強，混凝土墻之間的東西外墻采用大面積玻璃窗，窗臺高度45厘米，玻璃內置可調節百葉，以控制光線的進入，為室內創造朦朧均質的光。窗框和窗臺為木色鋁合金，為白色屋頂和混凝土墻構成的素樸室內增添了一抹溫暖的感受。

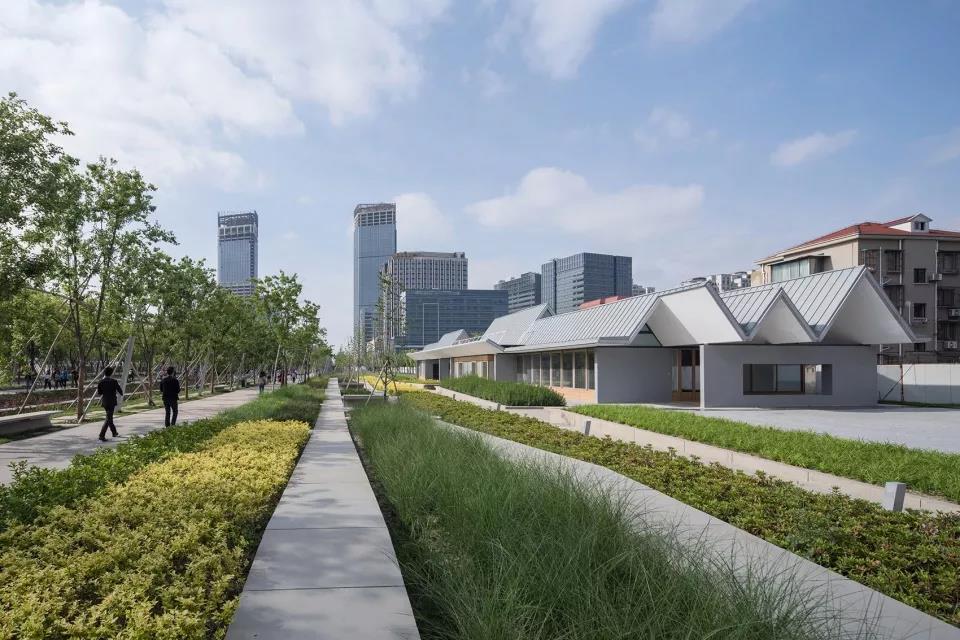

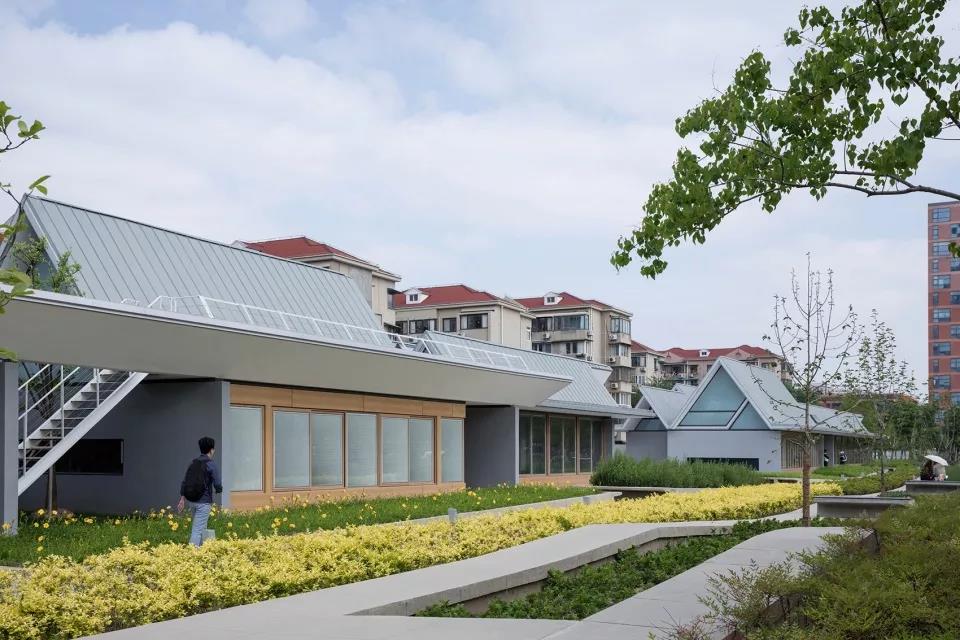

▼法南餐廳與社區之家東南向外觀

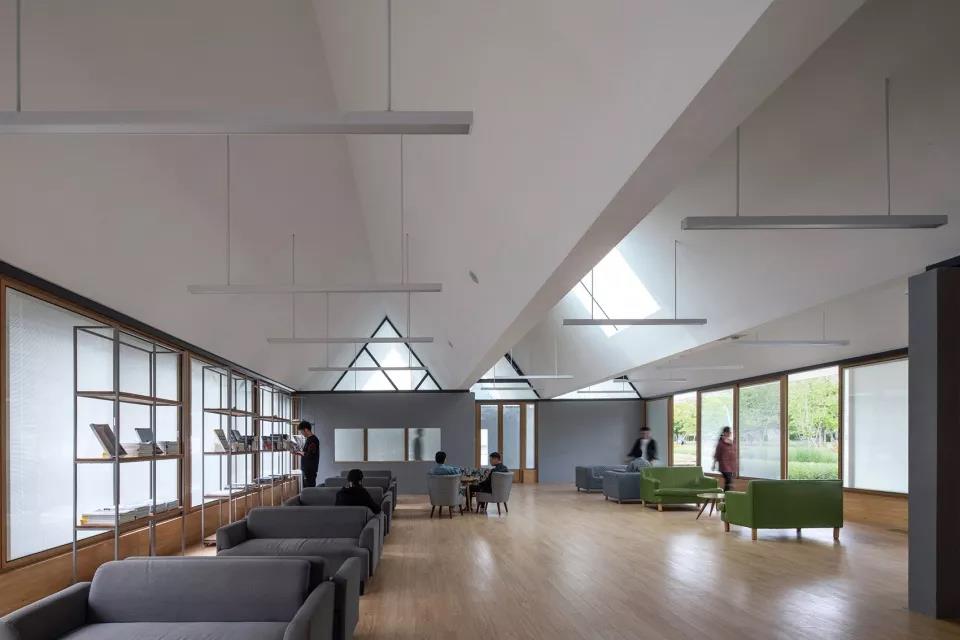

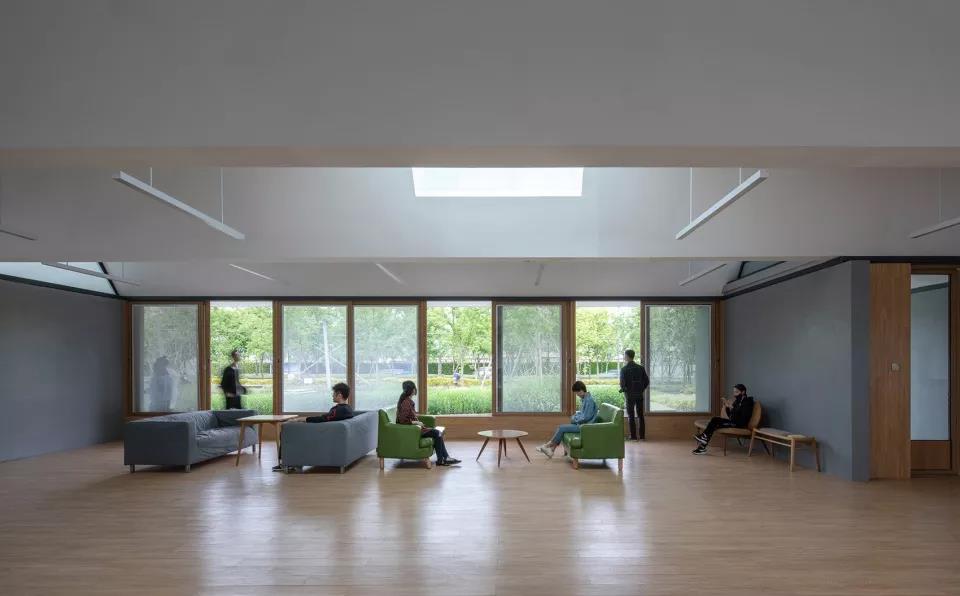

▼社區之家室內看向跑道公園

兩道山墻支撐一個坡屋面可以認為是傳統家屋的基本原型，那么用四道混凝土墻支撐的兩折屋面，則是本項目“家的延伸”的基本演繹。多道混凝土墻更加靈活的組織，支撐上部多折的屋面，以及縱向上的不斷延伸，形成活動之家空間結構的基本邏輯。

▼法南餐廳內景

跑道公園里的幾座建筑都由這一結構體系生成。通過對這一體系的靈活組織，我們還為每座建筑賦予了自身的特征。咖啡小屋在地鐵口開放的灰空間、社區之家不同區域之間的庭院、以及法南餐廳的下沉屋和小閣樓都反映了這一體系的適應性和空間潛力。

▼社區之家庭院

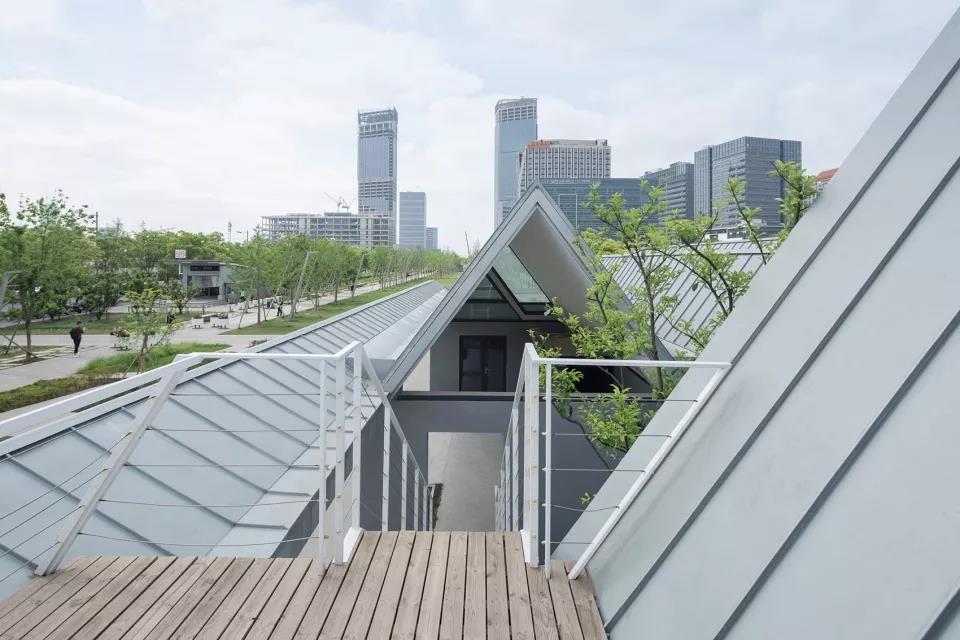

▼社區之家屋頂露臺

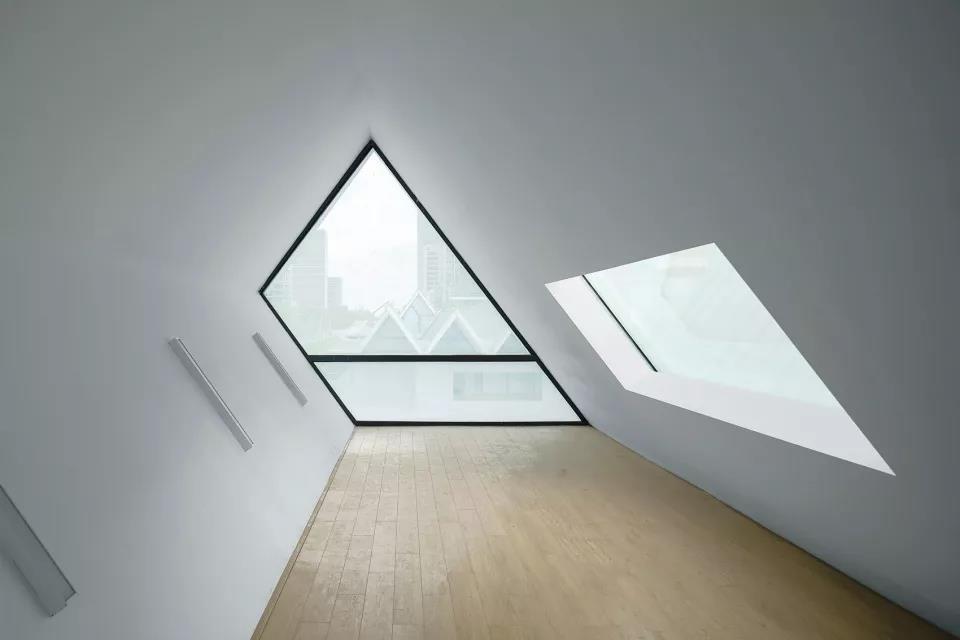

▼法南餐廳閣樓

云錦路活動之家建筑完成的狀態為簡裝，因此在商家入駐建筑后，也會根據其需求和氣質進行一些改造。社區之家作為公共活動設施，將經常組織各種文化交流活動，期待建筑空間的靈活性激發出更多使用上的潛力。

法南餐廳將下沉屋和小閣樓單獨劃出來作為辦公空間，北側擴大為備餐間，中部作為自由的就餐空間，餐廳更將面向兒童樂園的窗戶修改為推拉折疊窗，讓窗戶可以完全打開，建立了內外交融的景觀對話。

▼社區之家北入口內景

▼法南餐廳內景

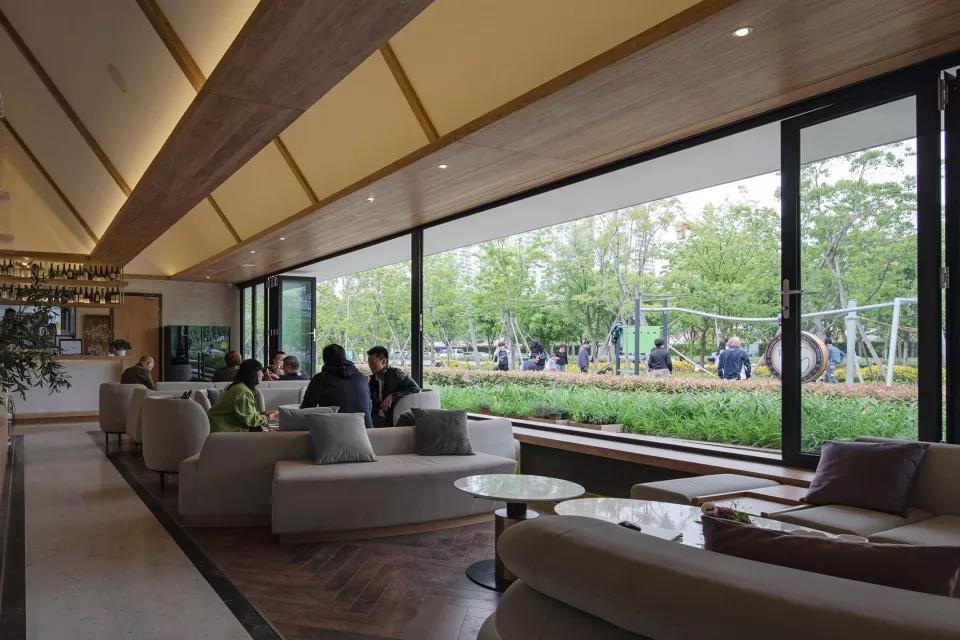

▼法南餐廳室內看向兒童樂園

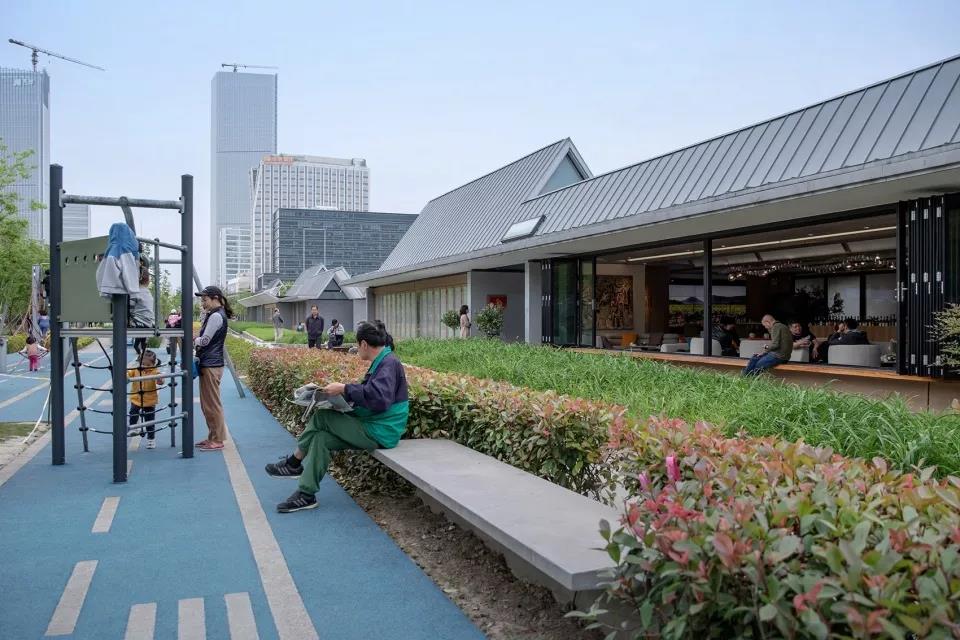

▼兒童樂園看向法南餐廳和社區之家

咖啡小屋入住商家為CoffeeCall，人們?cè)谛∏煽蓯?ài)的建筑中與友人相聚，享受咖啡美食，這里已然成為了網紅咖啡屋。

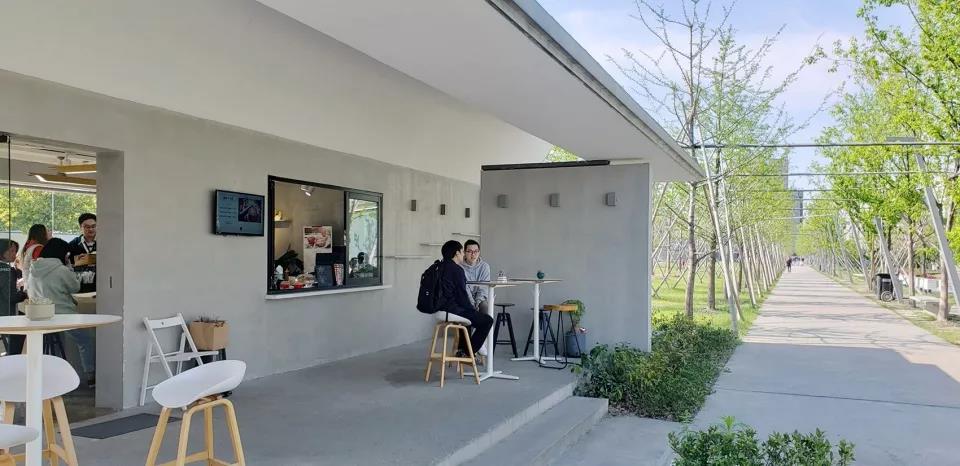

▼咖啡小屋入口

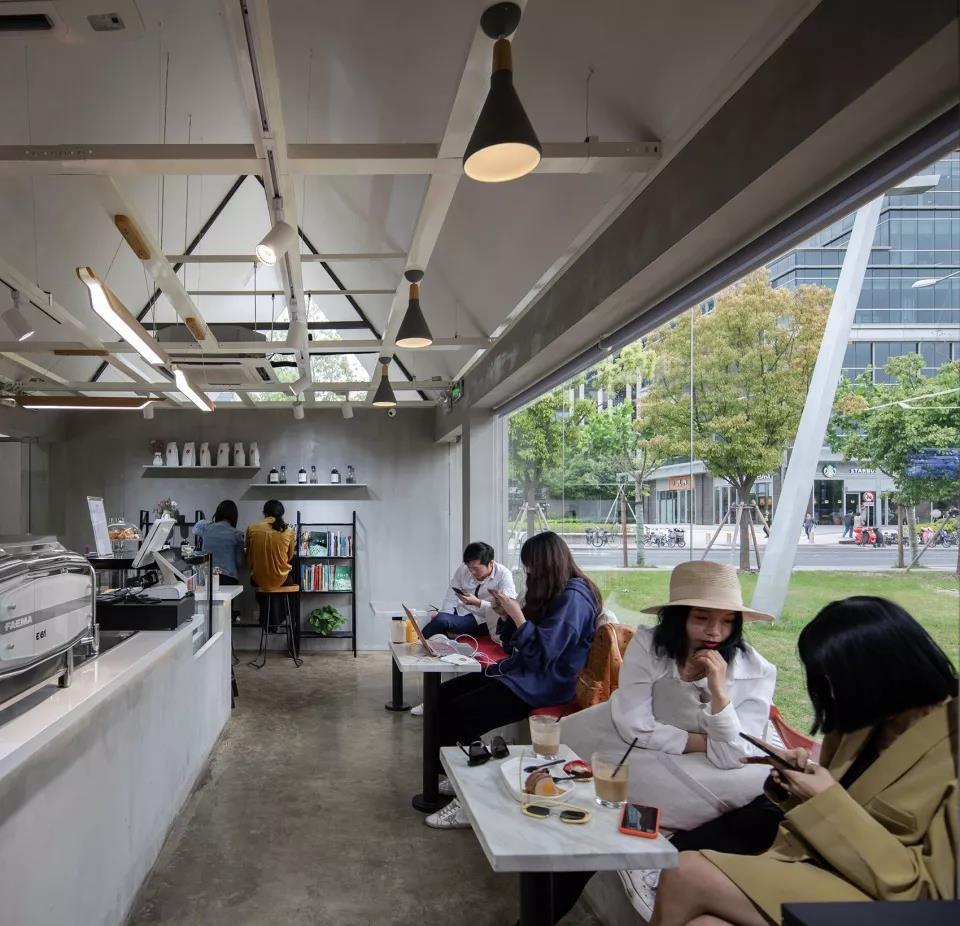

▼咖啡小屋內景

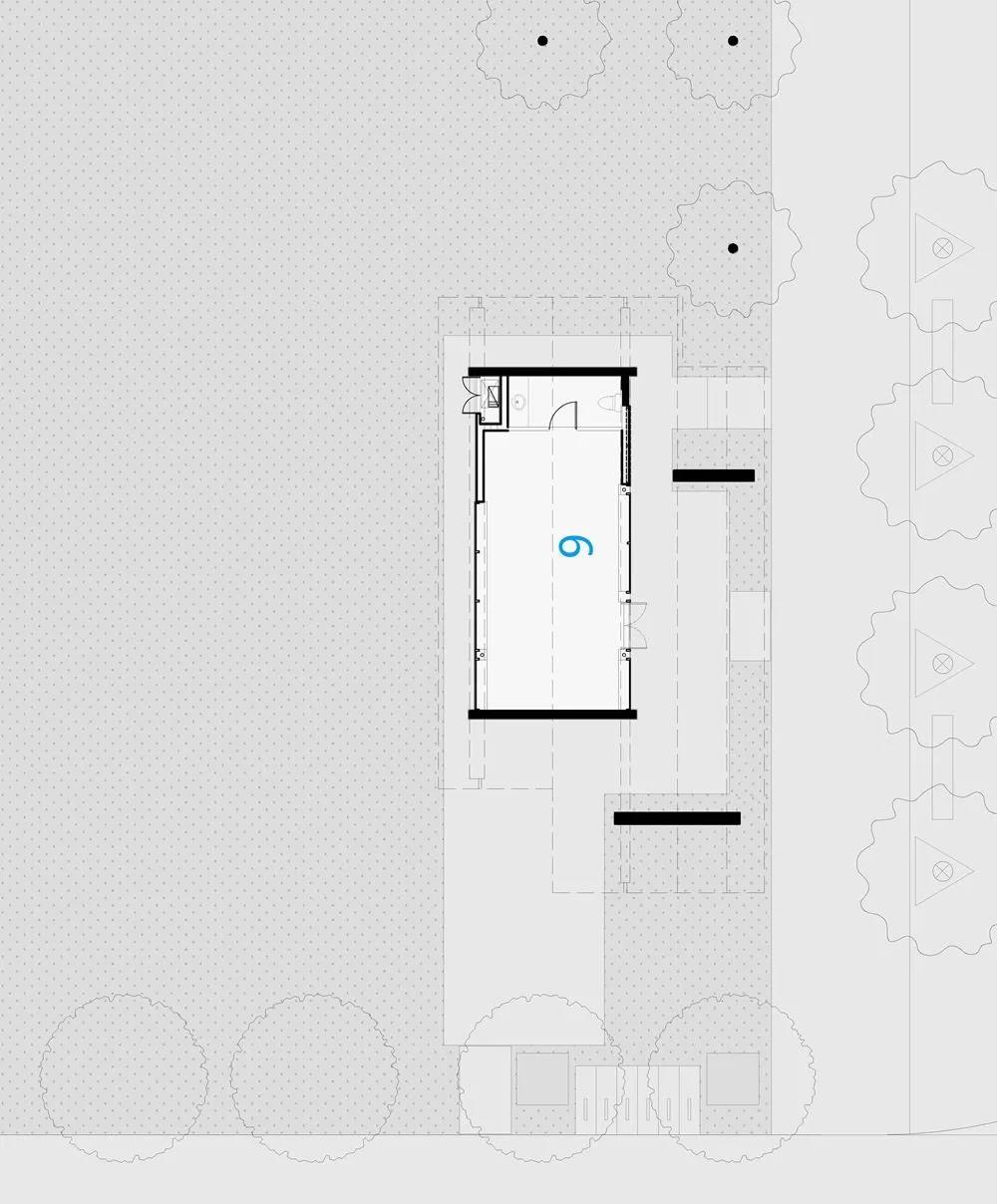

▼平面圖（咖啡小屋）

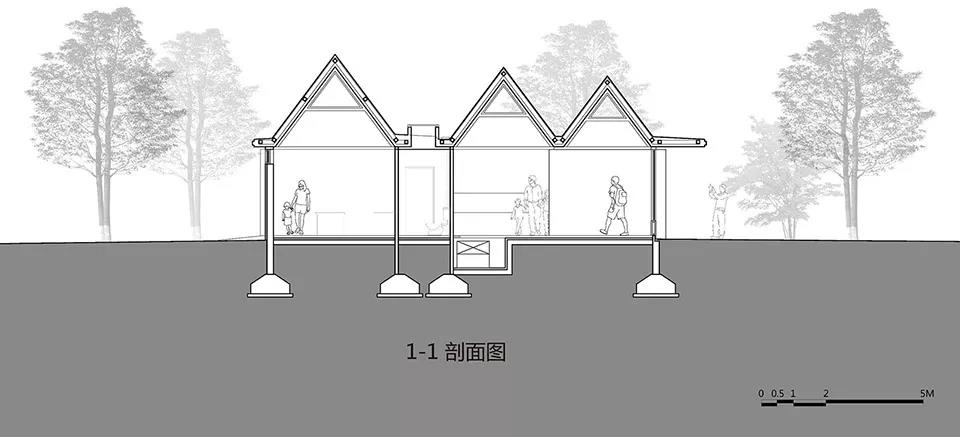

▼剖面圖1-1

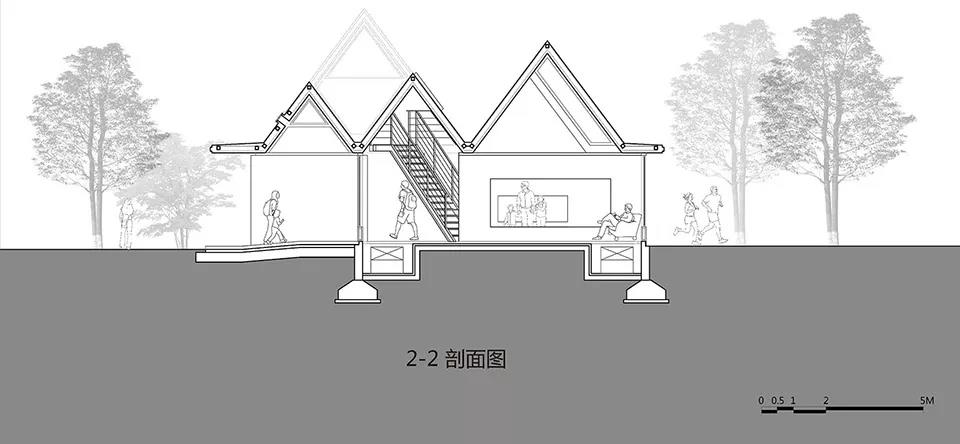

▼剖面圖2-2

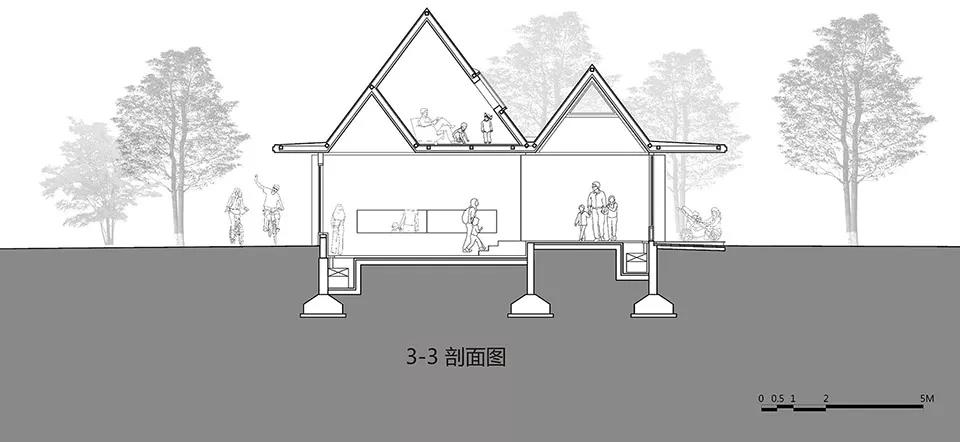

▼剖面圖3-3

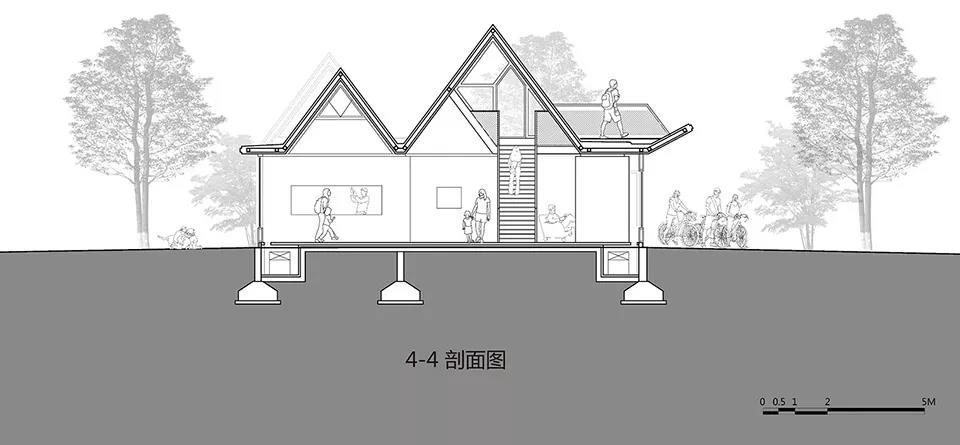

▼剖面圖4-4

項目名稱: 云錦路活動之家
項目功能：公共設施
設計/建成時間: 2014/2018
建筑面積: 502.9平方米（法南餐廳），539.20平方米（社區之家），72.62平方米 （咖啡小屋）
項目地址: 上海市徐匯區云錦路280號
項目參與者
主創建筑師: 祝曉峰，莊鑫嘉(項目經理), 江萌（項目建筑師），Pablo Gonzalez Riera
設計團隊: 祝曉峰，莊鑫嘉(項目經理), 江萌（項目建筑師），Pablo Gonzalez Riera，石延安，杜士剛，盛泰
