概況
國家歷史文化名城淮安曾是“漕運之都”。城市格局呈啞鈴狀,西北的主城和東南的古城以翔宇大道相連。2008年,政府決定在“啞鈴”中部建生態商務新城。同年,“四館”率先選址于新城翔宇大道東北側,千年里運河畔,用地面積5.44ha,總建筑面積86500㎡。主要功能為規劃展示館、圖書館、文化館、美術館及其配套用房。
建筑用地為平行翔宇大道的矩形,長350米,寬160米,分為相對獨立的兩塊:西北的城市博物館用地和東南的文化三館用地。規劃要求:四個館統一退后翔宇大道60米形成主要展示面。作為體量龐大的首發項目,如何能引領新城風貌、呼應老城文脈、形成地方親和力?

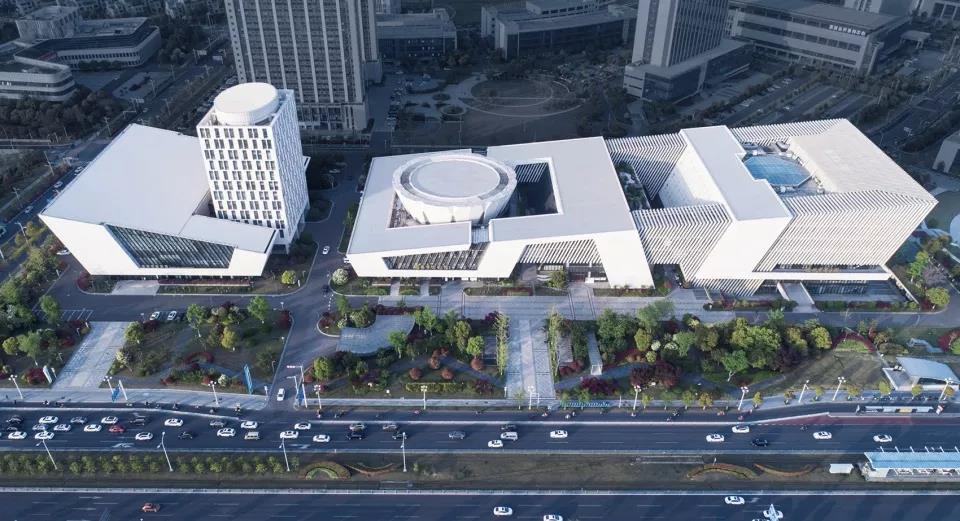

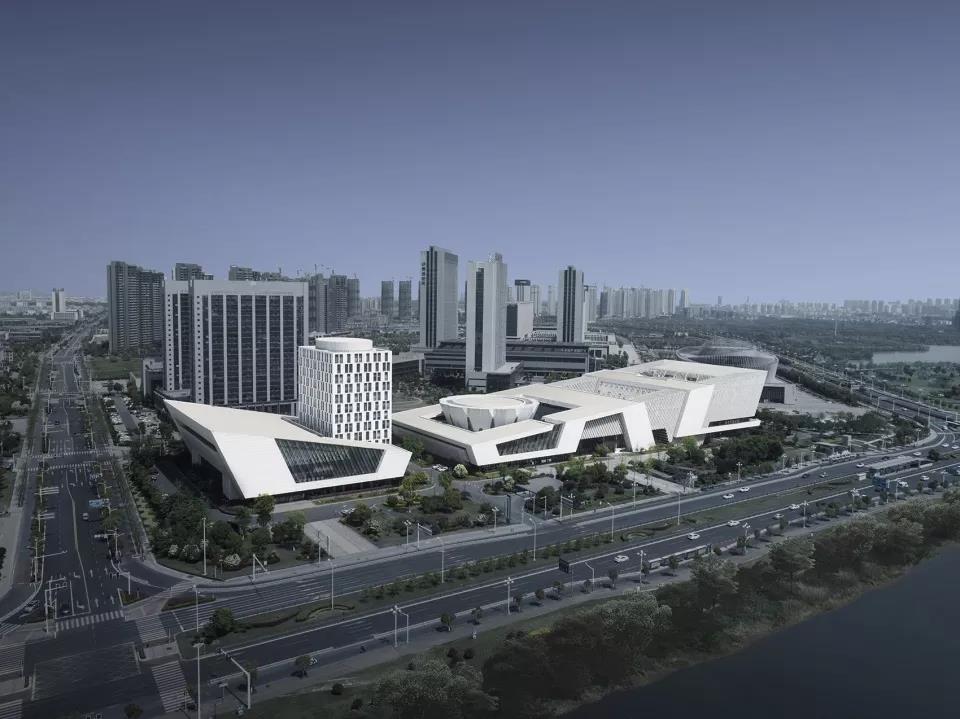

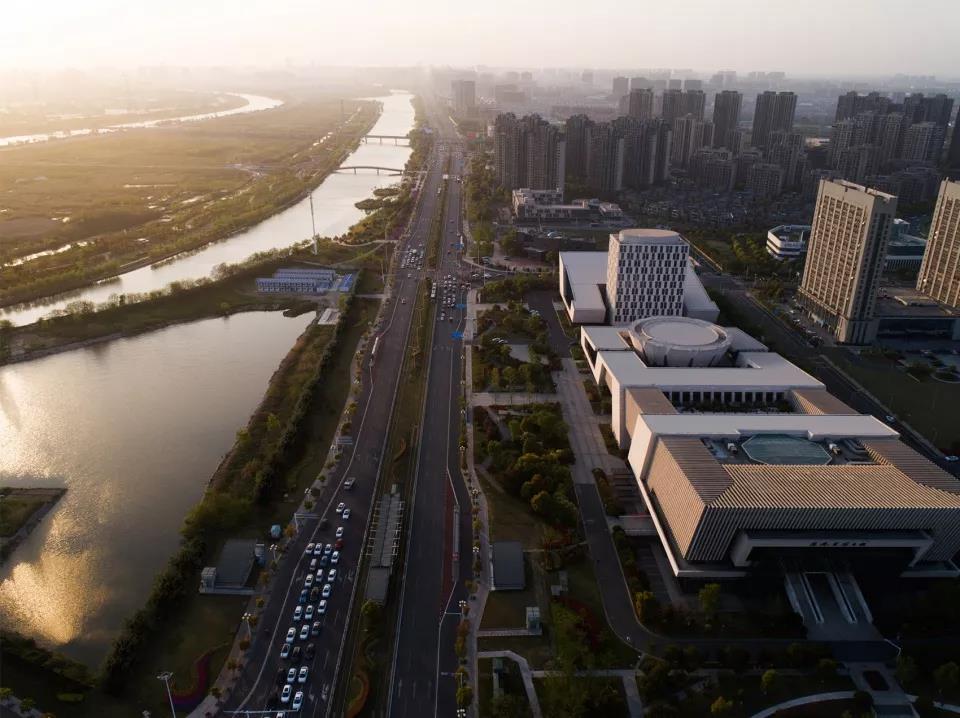

四館西北鳥瞰
區位分析圖
設計難點
共性與個性的融合:作為多館合建項目,既要彰顯整體的大氣簡約,又要兼顧個體的多樣需求。
歷史與現代的融合:需契合新城風尚,傳承古城文脈,以現代建筑語言呼應傳統建筑。
實用與象征的融合:兼顧功能與形象,以多元象征手法響應各館不同功能,增加地方親和力。
建筑與環境的融合:既要卓爾不群形成地標,又要為相鄰空白地塊留出景觀綠脈和視線通廊。

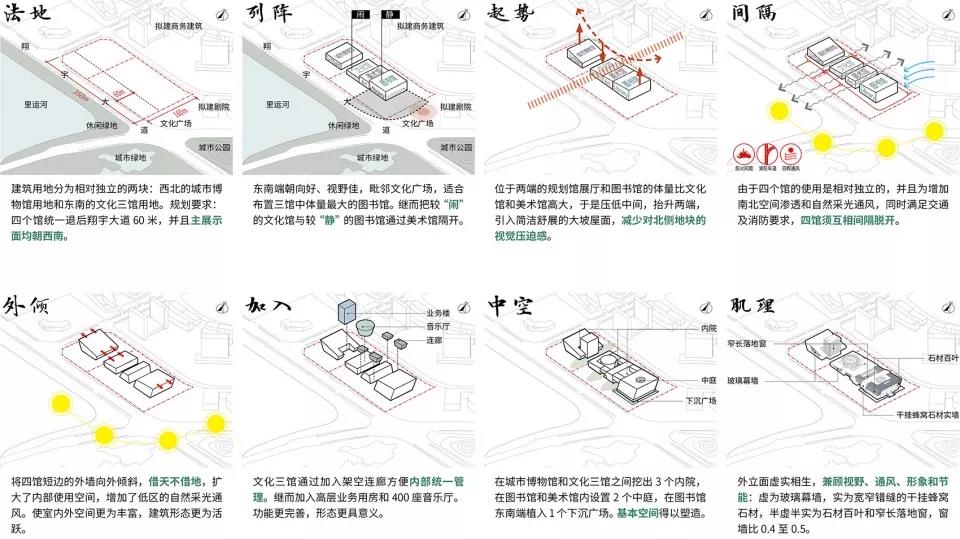

形態生成示意
空間形態
虛實相生:各館的功能對自然采光通風需求有所不同,如門廳、藝術沙龍、創作室、閱覽室、音樂廳、展廳等,外立面則以玻璃幕墻、石材百葉、大面積實墻等作為對應,以求虛實相生、合而不同。
城市博物館 ©馬元
文化館 ©馬元
文化館立面局部 ©馬元

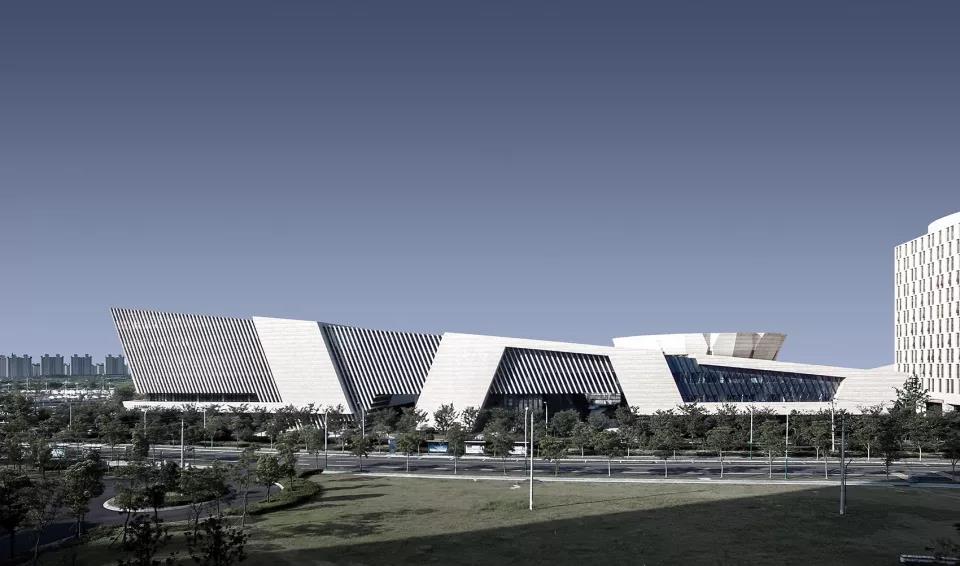

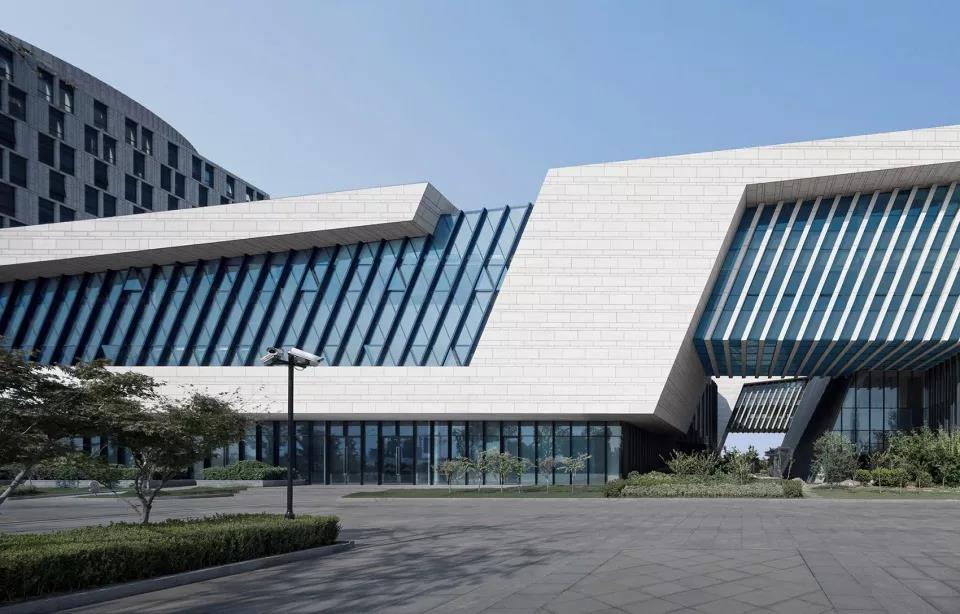

文化館西北立面 ©馬元
圖書館外觀 ©馬元
圖書館立面如層層書頁 ©馬元

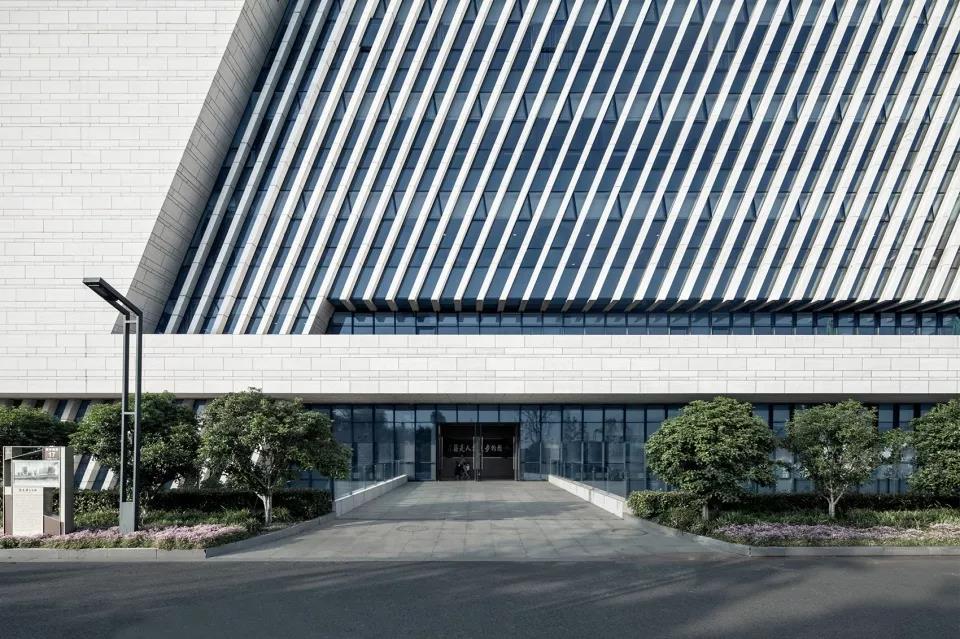

圖書館立面虛實相生 ©馬元

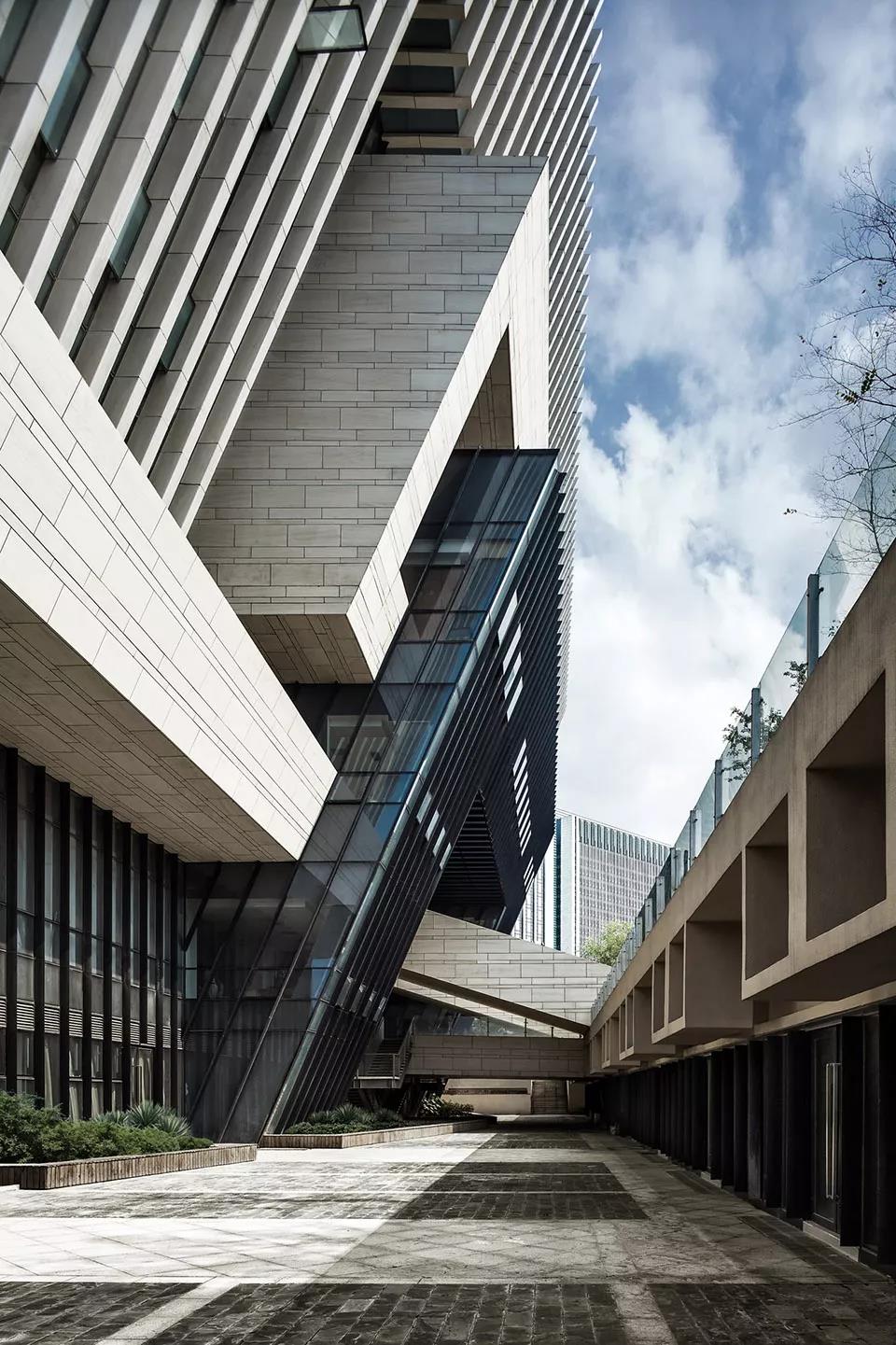

文脈傳承:以大跨、大懸挑、寬窄錯縫的干掛蜂窩石材等現代技術,呼應老城歷史風貌建筑中的坡頂四合院、挑檐灰空間、清水墻勾縫、檐口椽子收頭等。
圖書館下沉庭院 ©馬元
文化館庭院 ©馬元
美術館邊庭 ©馬元

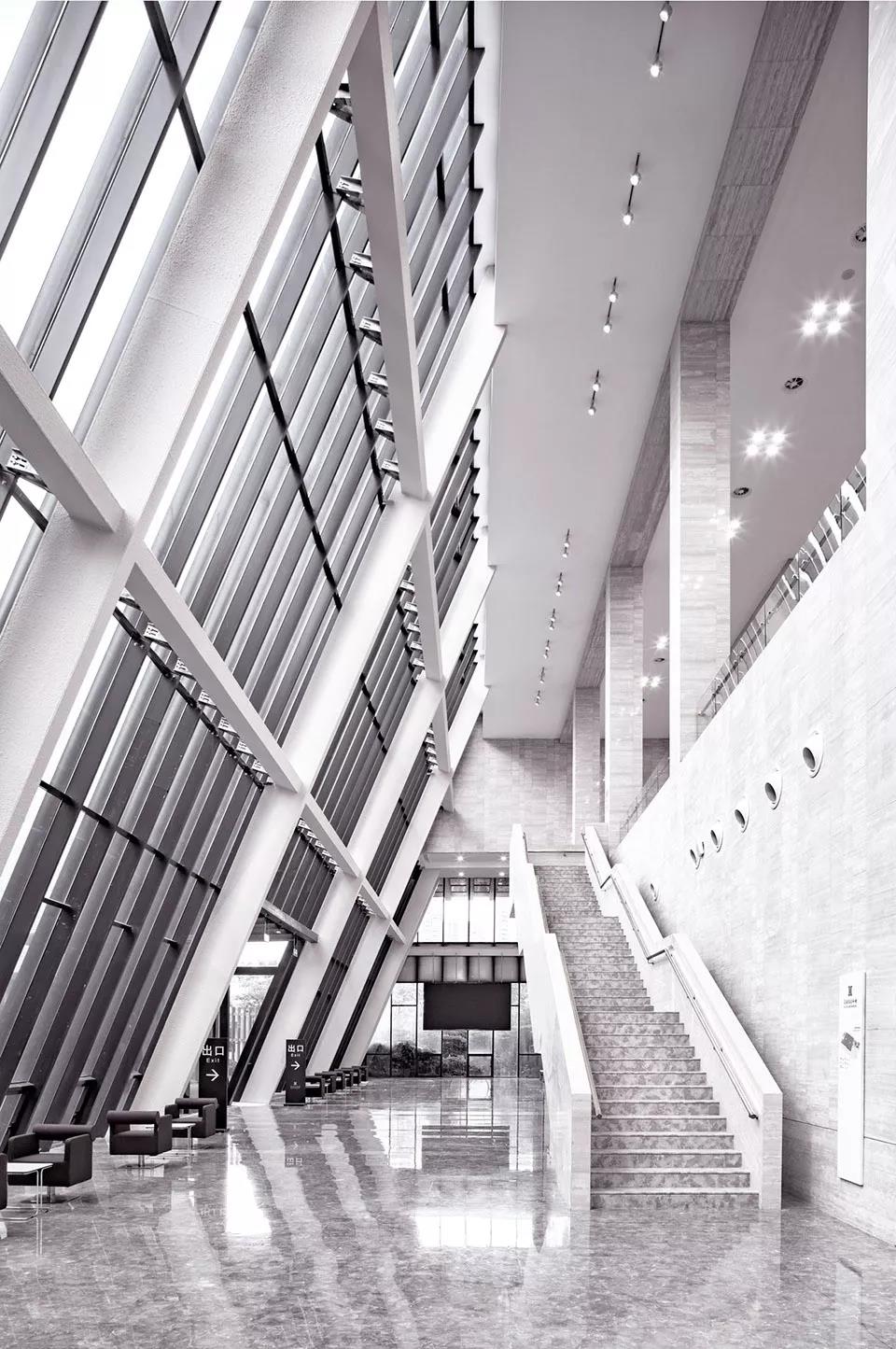

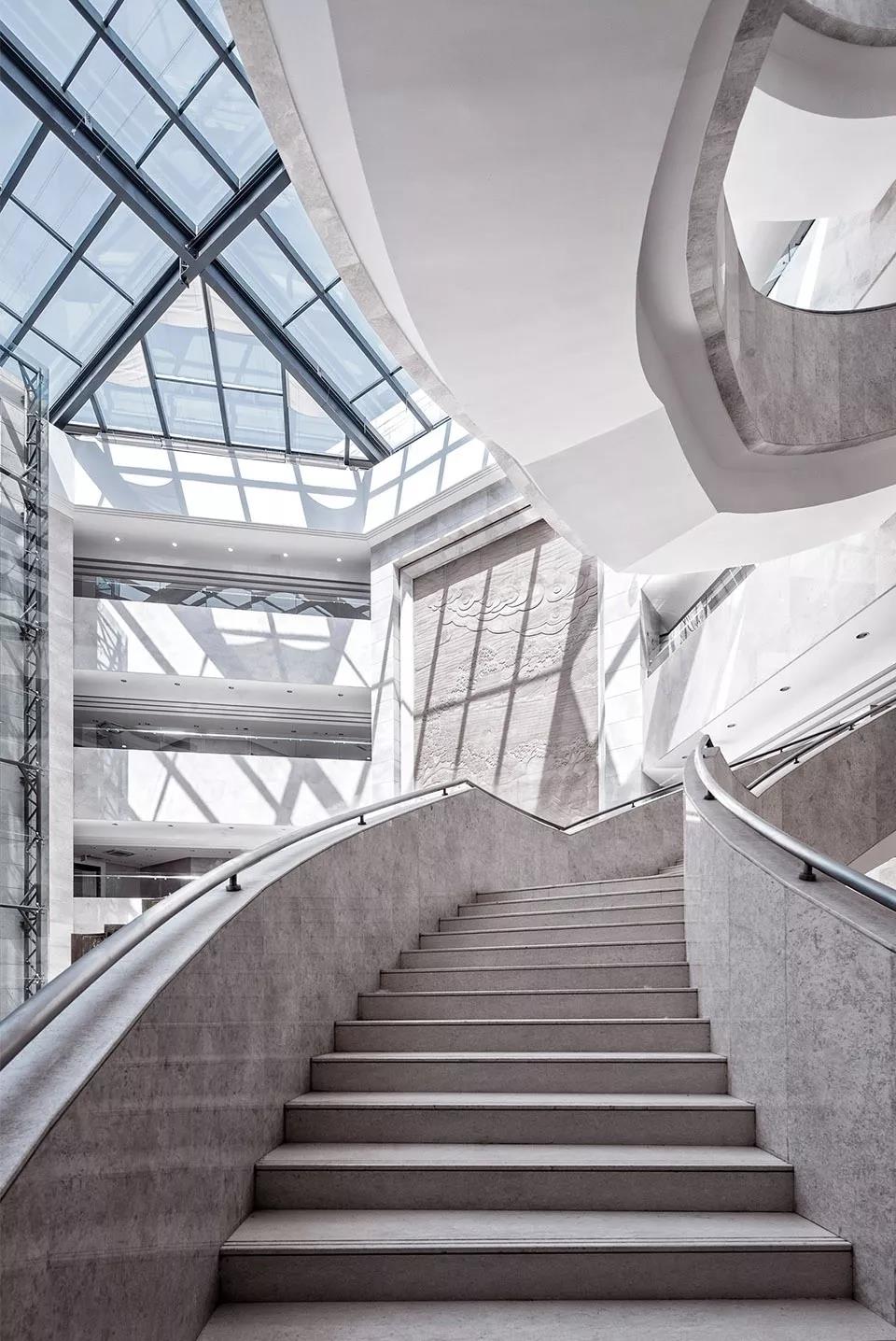

圖書館中庭樓梯 ©馬元

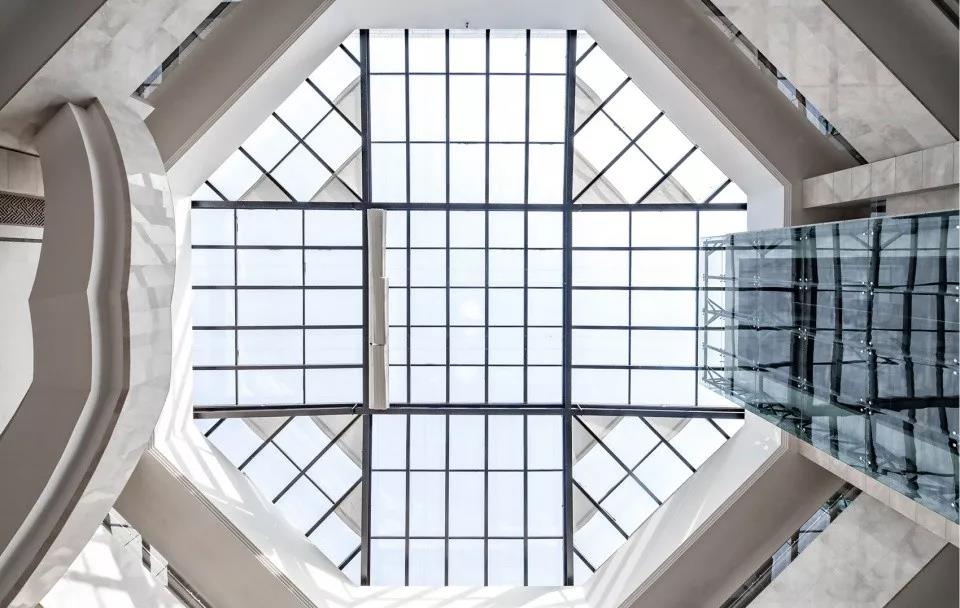

圖書館中庭 ©馬元
地方象征:“四館”整體造型的靈感源自 “漕運之都”淮安最具特點的漕舫,城市博物館靈感來自厚重的古城樓,音樂廳的造型由12片“花瓣”組成,象征淮安市花月季綻放。

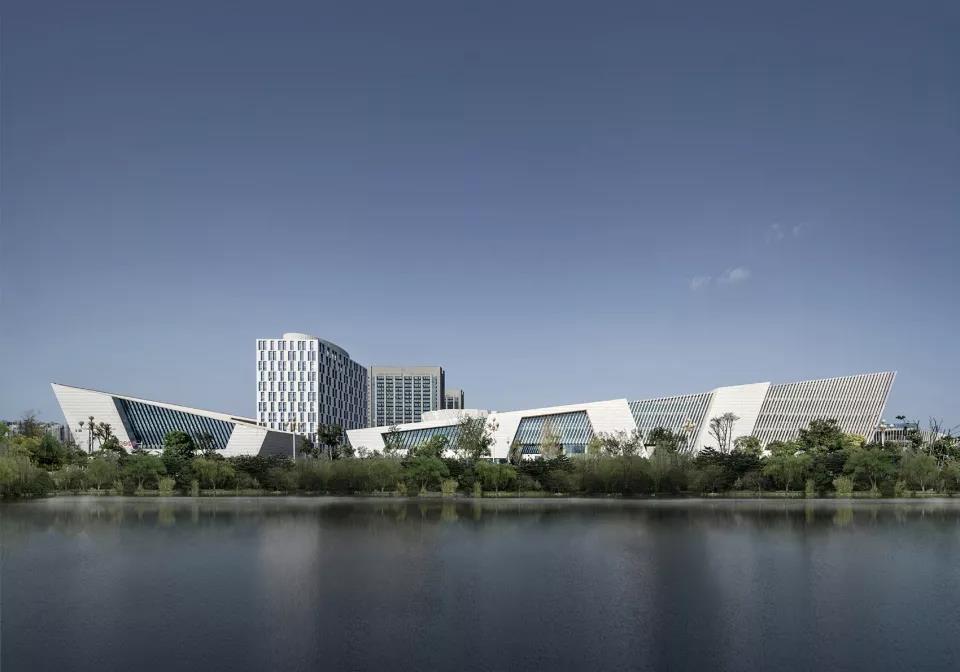

從里運河看四館立面 ©馬元 ©王棻

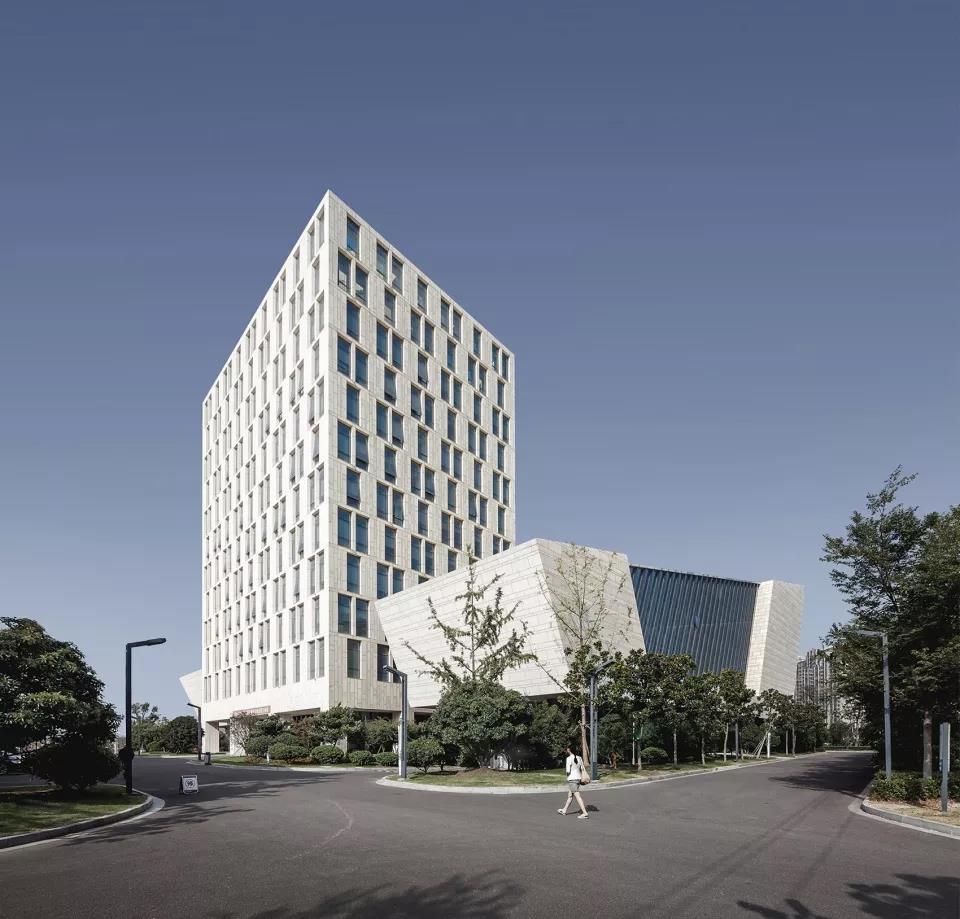

城市博物館靈感來自厚重的古城樓 ©馬元

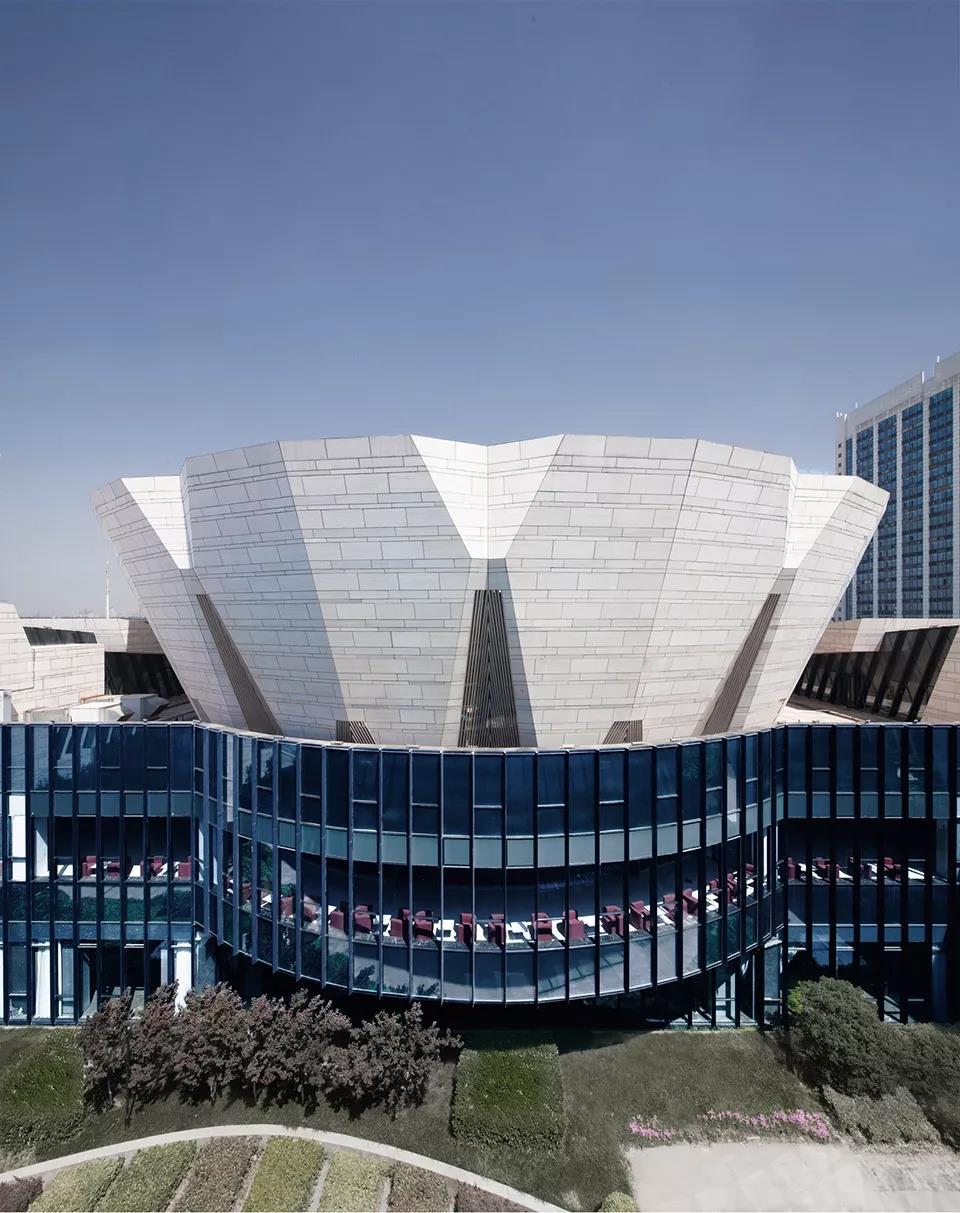

音樂廳象征淮安市花月季綻放 ©馬元
景觀滲透:通過壓低建筑的中部,將各館脫開成庭院,輔以各式灰空間,實現室內外交融,并與周邊城市開放空間互為滲透,為相鄰待開發地塊留出景觀綠脈和視線通廊。
場地景觀鳥瞰 ©史巍 ©王棻
專業配合
層層出挑的室外空間:為獲得更多的戶外景觀空間,增加室內外空間滲透,建筑結合外傾墻面,層層疊疊設置了多處陽臺、露臺、屋頂花園和灰空間,長80米的鋼筋混凝土結構,懸挑達12米。

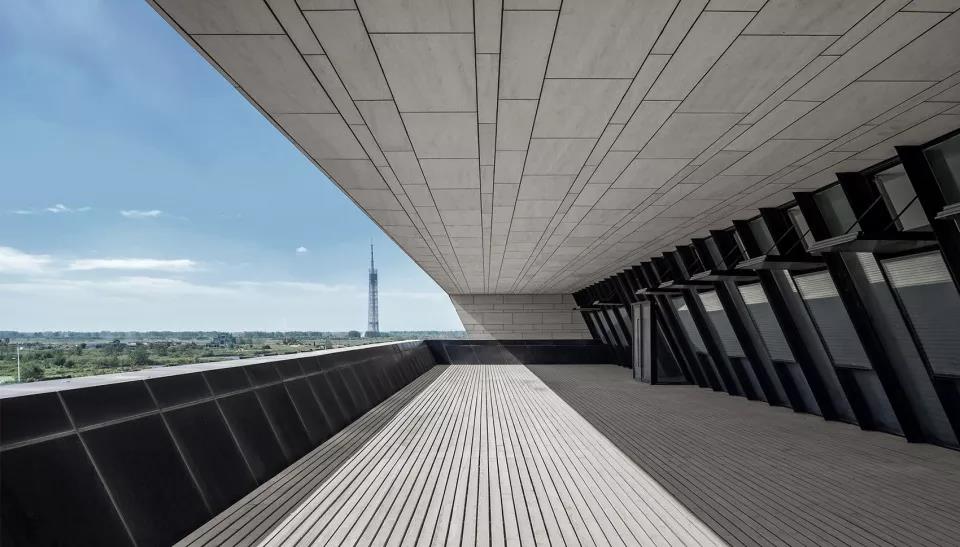

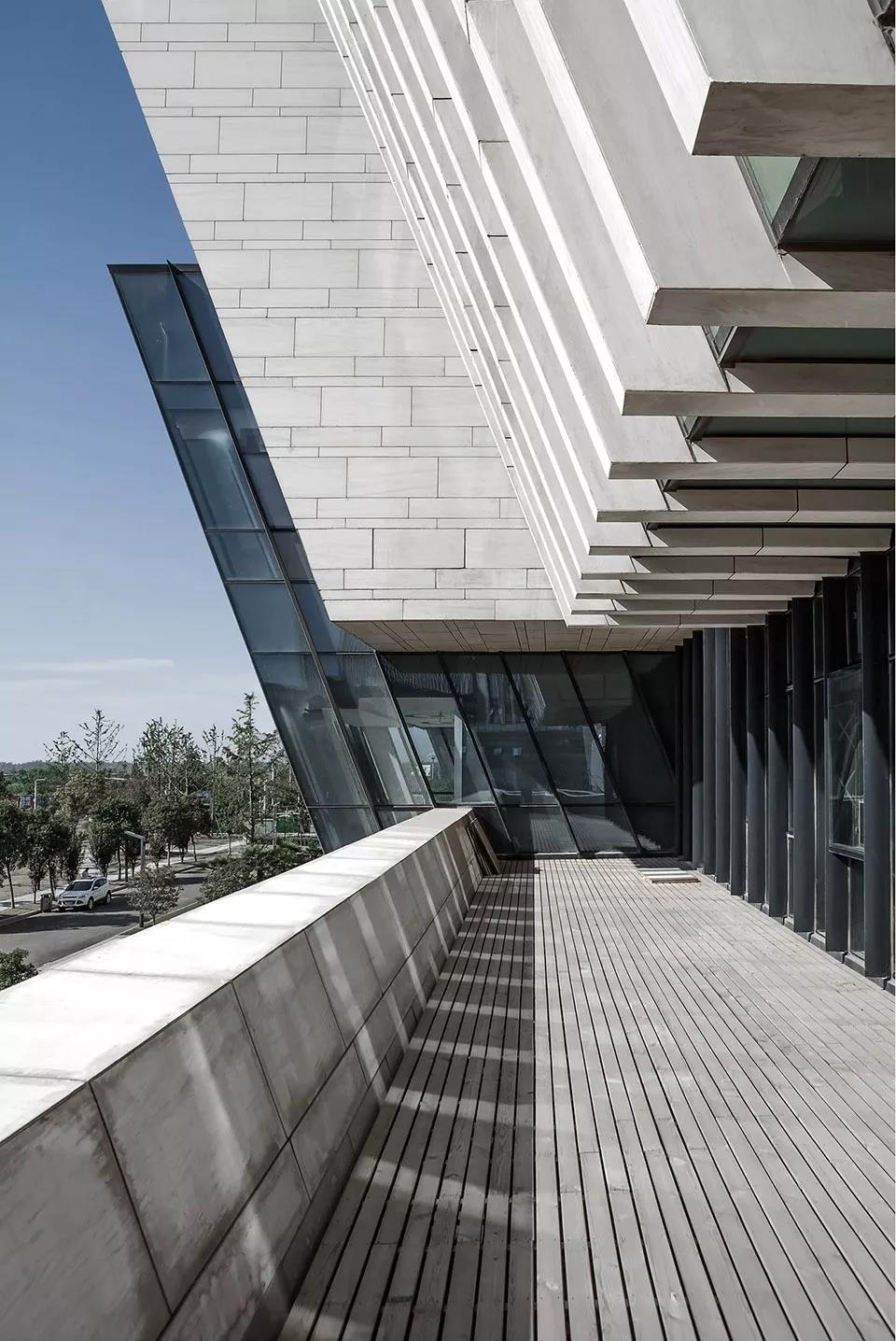

圖書館大露臺 ©馬元

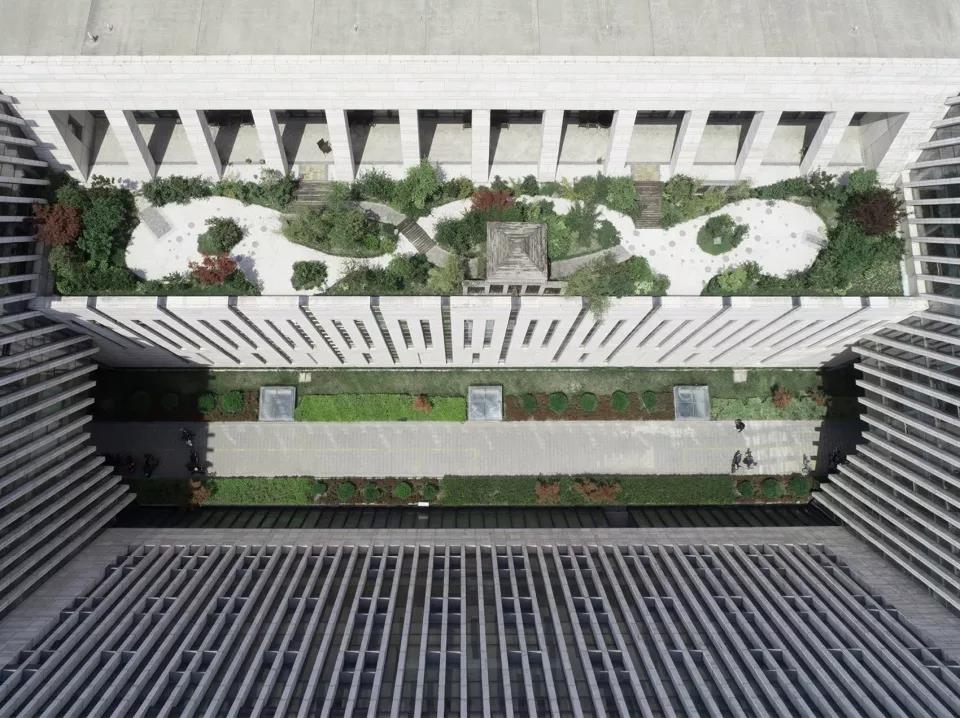

庭院與屋頂花園 ©史巍 ©王棻

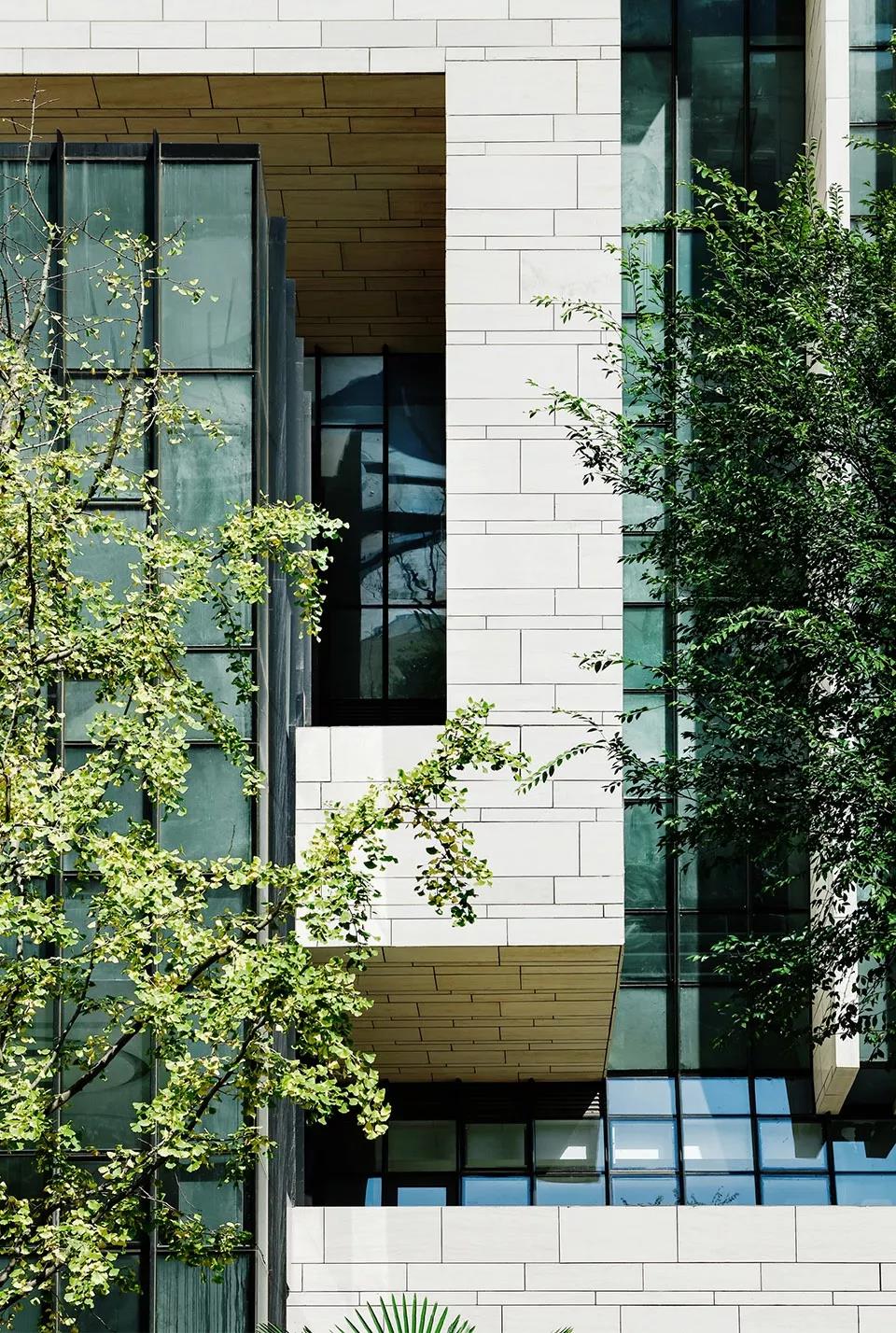

圖書館不同標高的陽臺 ©馬元
有機整合的設備裝置:以音樂廳為例,平面接近矩形,高約10米,兩側需布置大型暖通設備,于是將平面整合成圓形,并結合設備通風,外墻均布百葉,繼而生成了12片外傾墻,仿佛綻放的月季花瓣。

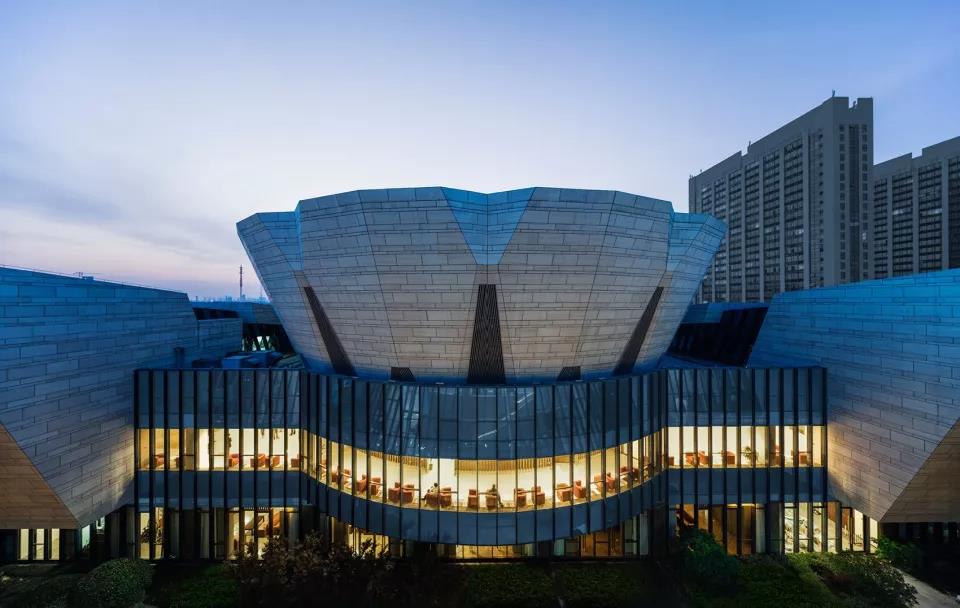

音樂廳夜景 ©馬元
干凈的第五立面:利用斜屋面高于平屋面的那些部分,巧妙的設計了出屋面的豎井和機房,再通過輕質遮陽構架將出屋面的設備、管線做了遮擋,確保第五立面的美觀。
夕陽下的運河與四館 ©史巍 ©王棻
細部設計
寬窄錯縫:展廳、音樂廳、書庫等外墻以實墻面為主。受楚州周恩來故居外墻清水磚墻寬窄勾縫的啟發,石材長1350至1800,以150/300/600三種寬度橫向干掛,并錯縫1/3。為確保大體量實墻的簡潔,尤其是外傾墻面安全性,采用自重輕、塊面大的干掛蜂窩石材。

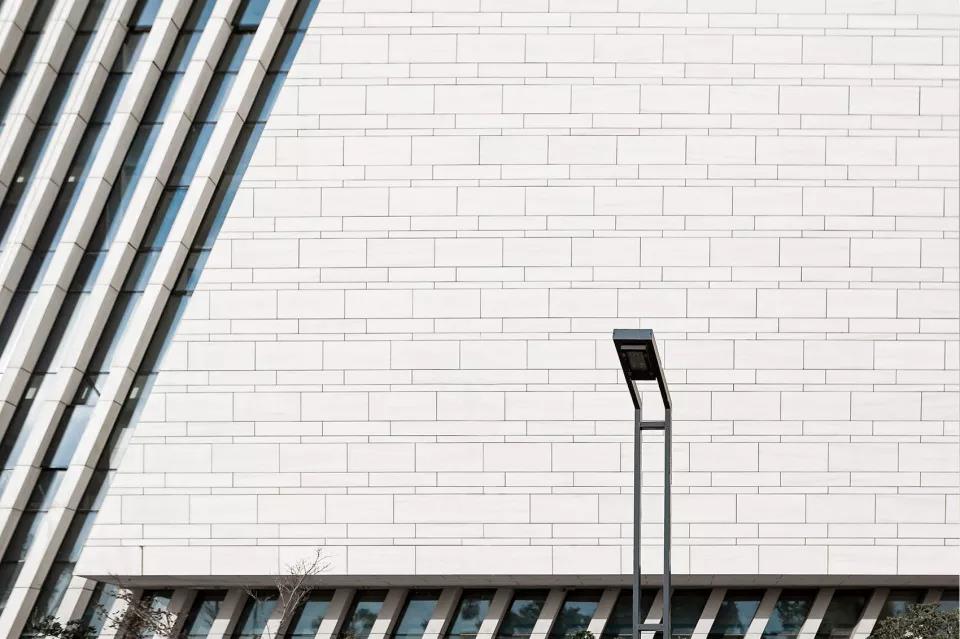

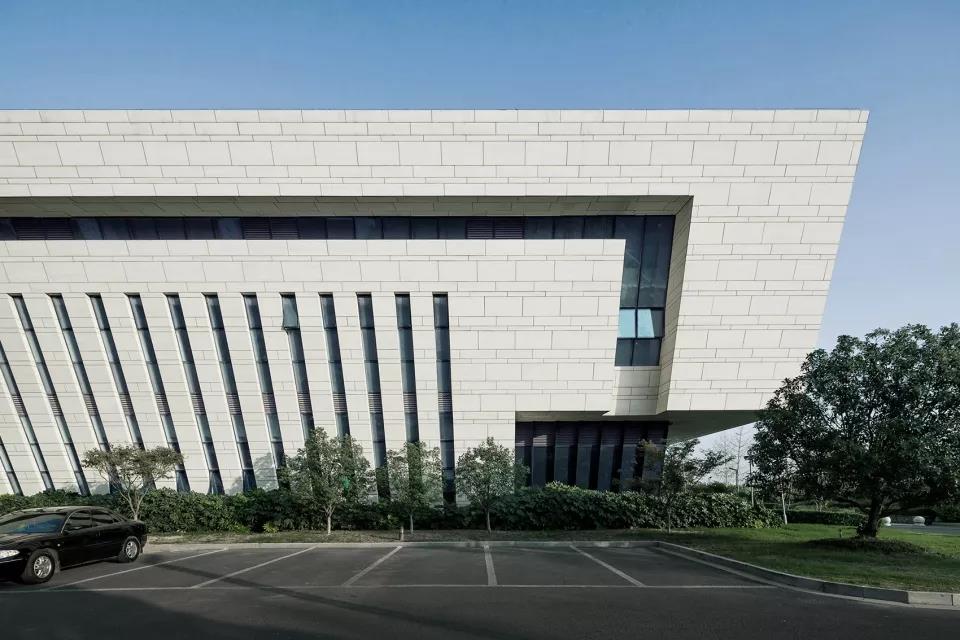

寬窄錯縫干掛蜂窩石材 ©馬元

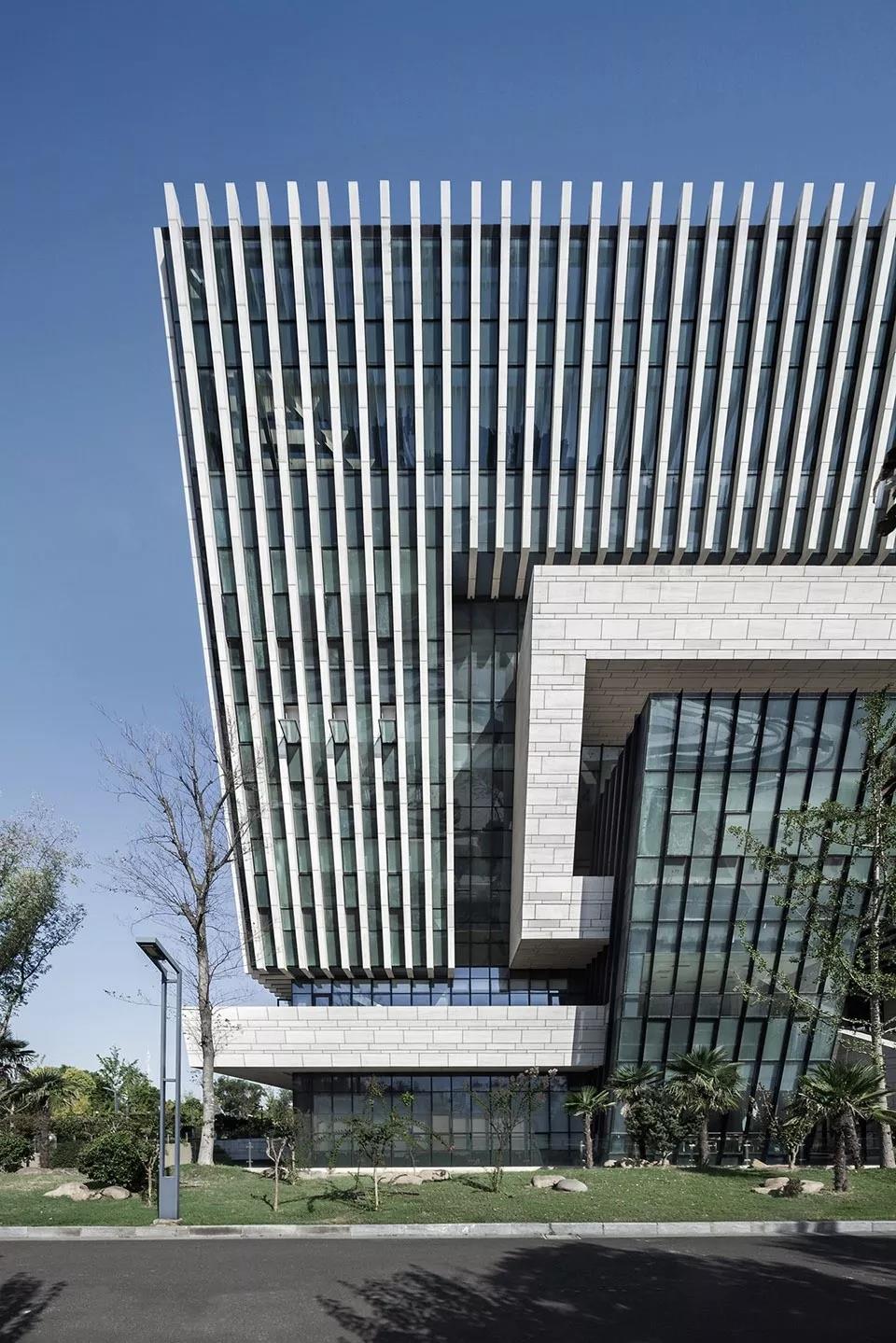

石材百葉:閱覽室、工作室等采用了“石材百葉”和玻璃幕墻的結合,兼顧了功能、視野、形象和節能。將蜂窩石材板拼接成300寬×450深的通長柱狀構件,再按1050中心距橫向排開,窗洞寬度約750。

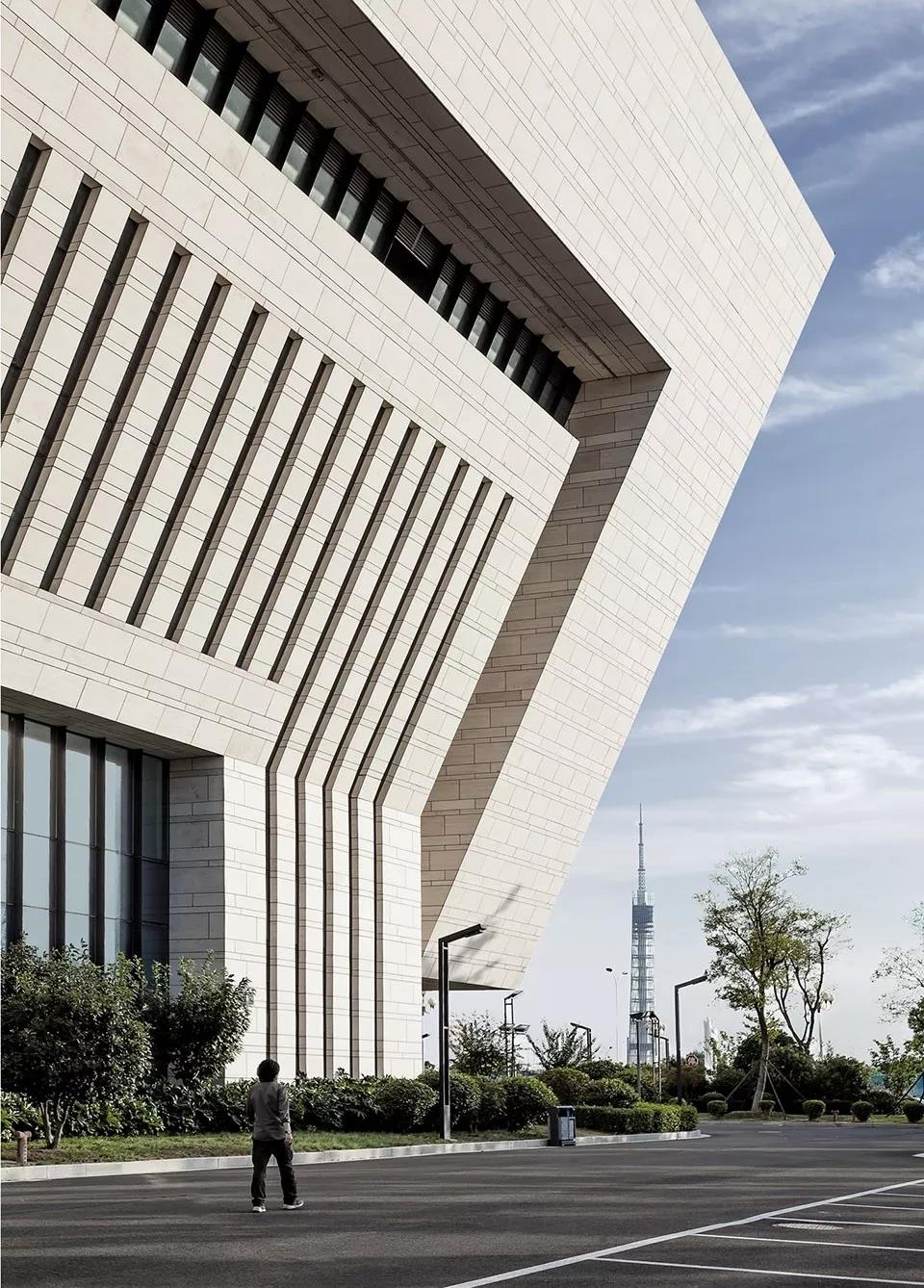

“石材百葉”和玻璃幕墻的結合 ©馬元
檐下空間:外挑的“石材百葉”底部垂直收至玻璃幕墻,猶如傳統坡頂建筑挑檐底部椽子收頭的效果,使得這個現代文化建筑的檐下空間有了些許文脈的傳承。
外挑的“石材百葉”底部垂直收至玻璃幕墻 ©馬元
結語
從設計到竣工,十年磨一“艦”,希望“四館”猶如一艘“文化航母”駛進千家萬戶的文化生活,引領淮安全新的未來。
項目圖紙

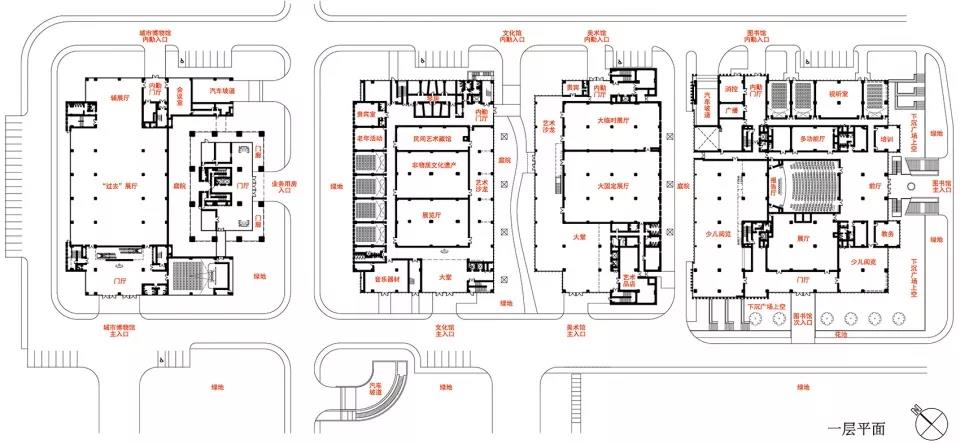

首層平面圖
二層平面圖

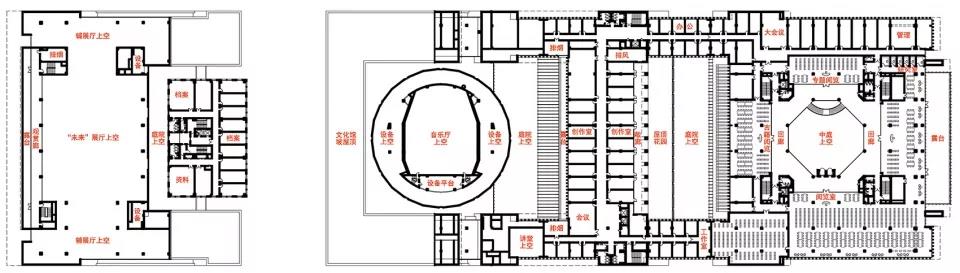

四層平面圖
五層平面圖

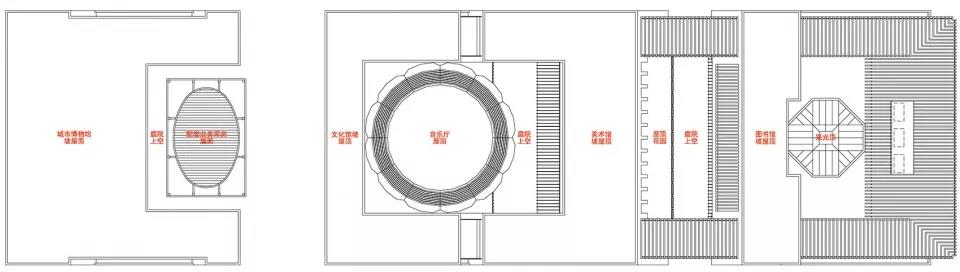

屋頂平面圖

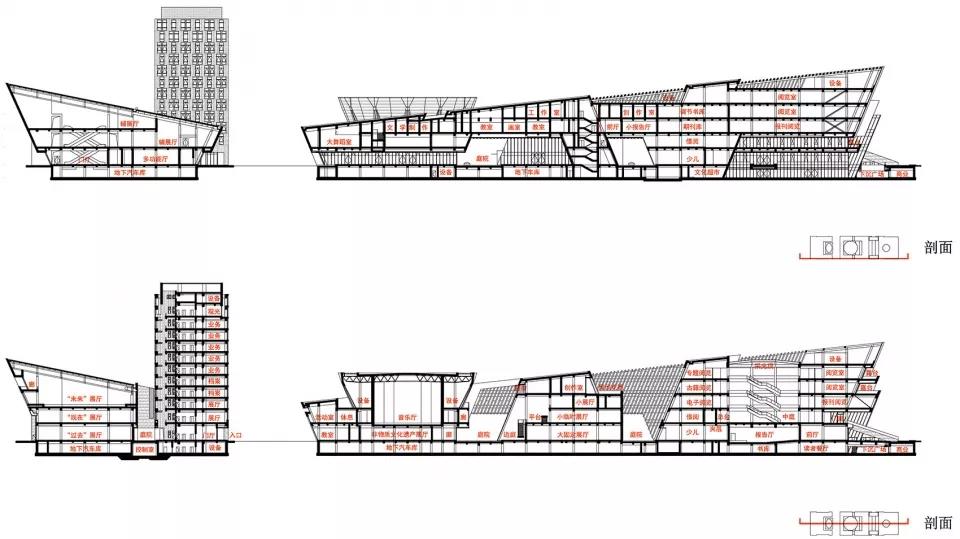

剖面圖
項目名稱:淮安市城市博物館、圖書館、文化館、美術館
設計方:同濟大學建筑設計研究院(集團)有限公司
項目設計&完成年份: 2007&2017
項目總負責人: 王文勝
主創及項目經理:史巍
項目地址:中國江蘇省淮安市
建筑面積:86500平方米
攝影版權:馬元,史巍,王棻
